SUN-MPPT-L01-EU-AM8 および SUN-STS500L の仕様説明: 8 チャネル、500kW STS

2 つのモジュール、2 つの異なるジョブ

SUN-MPPT-L01-EU-AM8 と SUN-STS500L は、同じ C&I ESS クラスタの反対側に位置します。 PV ストリングからエネルギーを引き出し、可能な限り効率的に PCS に渡します。もう 1 つは、どの電源 (グリッド、発電機、または PCS 自体) が実際に負荷に到達するかを決定します。どちらも他方を置き換えるものではなく、それぞれのジョブがどこで開始され、どこで終了するかを理解することで、システムの適切なサイジングが容易になります。

SUN-MPPT-L01-EU-AM8: 8 つのトラッカーが実際に行うこと

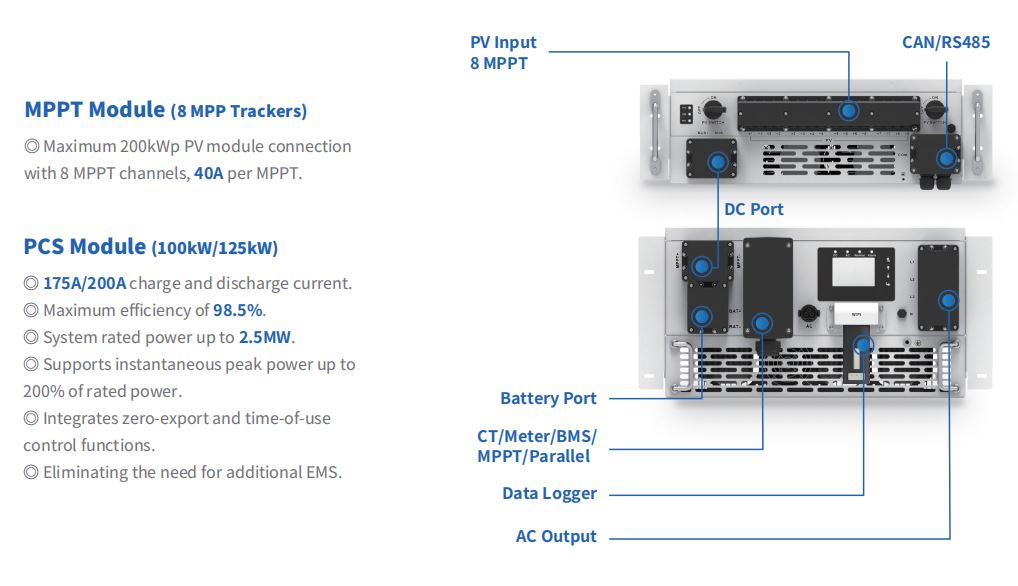

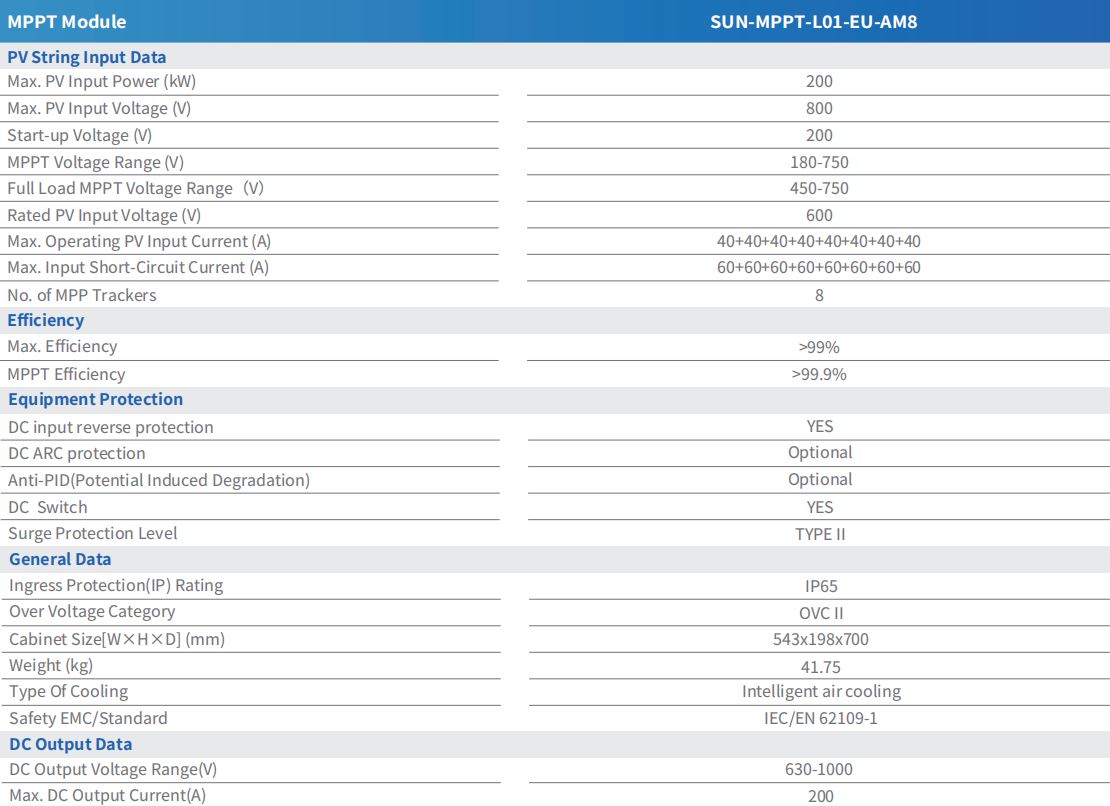

このモジュールは実行されます 8つの独立したMPPトラッカー 、それぞれの定格は 40A の動作電流と 60A の短絡電流制限で、組み合わせた最大 PV 入力は 200kWp です。トラッカーはグループ化されずに独立しているため、1 つのストリング上のシェーディング イベントまたは障害は、他の 7 つのストリングに影響を与えるのではなく、そのチャネルに分離されます。

電圧ウィンドウはトラッカー数と同じくらい重要です。起動電圧は 200V、MPPT 電圧範囲は 180 ～ 750V で動作し、全負荷時には 450 ～ 750V に狭まります。定格 PV 入力電圧は 600V で、DC 出力は 630 ～ 1000V で PCS に供給され、上限は 200A です。最大効率は 99% 以上と評価され、MPPT 追跡効率自体は 99.9% を超えています。この 2 つの数値の差は、条件が変化したときにモジュールが実際のピーク電力点をどれだけうまく見つけて保持できるかということです。基礎となる概念をさらに詳しく説明したい読者のために、これを参照してください。 最大電力点追跡の概要とそれが重要な理由 基本をカバーします。

SUN-STS500L: スイッチング容量とタイミング

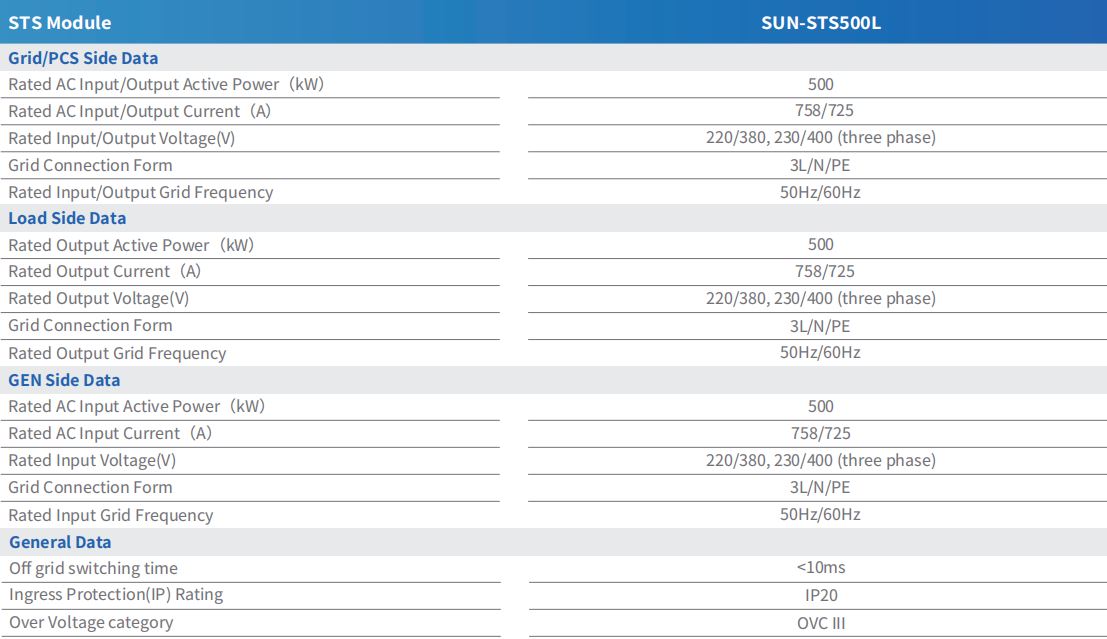

SUN-STS500L は、次の 1 つの数値を中心に構築されています。 500kW スイッチング容量は、グリッド/PCS 側、負荷側、および GEN 側にわたって同様に適用されます。各側の定格は、3L/N/PE 構成で 50Hz または 60Hz に接続され、三相 220/380V または 230/400V で同じ 758A/725A の入力または出力電流です。

オフグリッドのスイッチング時間は 10ms 未満と評価されており、これは接続された負荷が一般にグリッド、オフグリッド、およびディーゼル発電機モード間の移行を記録しないほど十分に高速です。このモジュールは IP20 入力定格と OVC III 過電圧カテゴリを備えており、屋外定格エンクロージャではなく AC 側スイッチング コンポーネントとしての役割を反映しています。

1 つのクラスター内で 2 つのモジュールがどのように連携するか

一般的なビルドでは、PV ストリングは SUN-MPPT-L01-EU-AM8 で終了し、DC 側の PCS に電力を供給します。 SUN-STS500L は PCS の下流の AC 側に設置され、負荷がグリッド、PCS バックアップのバッテリー電源、またはディーゼル発電機のいずれから供給されるかを決定します。 1 台の STS500L ユニットは最大 5 台の 100kW PCS ユニットまたは 4 台の 125kW PCS ユニットに接続するため、クラスタ内の MPPT と STS の比率は、その単一の STS モジュールに配線されている PCS ユニットの数に従います。

この分割はトラブルシューティングの際に重要です。PV のパフォーマンス低下の問題は MPPT モジュールとそのトラッカー レベルのデータを示し、スイッチング遅延またはモード遷移の障害は STS モジュールとその AC 側配線を示します。これら 2 つのモジュールを中心に完全なクラスターを指定しているチームは、完全なクラスターを確認できます。 C&I蓄電システムラインナップ PCS 数とバッテリー容量を上記の MPPT および STS 定格に一致させるため。
