BOS-B Pro-A3 バッテリー システムの説明: 容量、サイクル寿命、構成

単一モジュールから始める

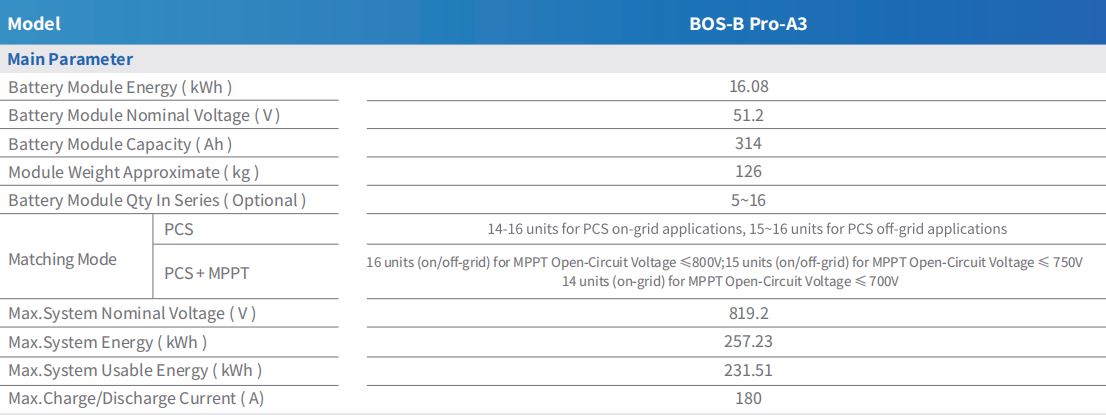

すべての BOS-B Pro-A3 ラックは、同じベース ユニットから構築されています。 16.08kWh モジュールの定格は 51.2V 公称電圧、314Ah 容量、重量は 126kg です。システム内の他のすべてのもの（ラックの合計エネルギー、シリーズ構成、一致する PCS 数）は、単一モジュールの仕様からスケールアップされます。

ラックあたりのモジュール数とその変更理由

ラックは次の間を保持できます 5と16 バッテリーモジュールを直列に接続できますが、実際の天井はラックの配線方法によって異なります。ストリングに MPPT を使用せずに PCS に直接接続すると、設置がオングリッドで実行されるかオフグリッドで実行されるかに応じて、14 ～ 16 台のユニットがサポートされます。 MPPT が追加されると、制限は PV 開路電圧に応じて変化します。800V 以下では 16 ユニットが許可され、750V 以下では 15 ユニットが許可され、700V 以下では 14 ユニットのみグリッド上に接続できます。

最大 16 モジュール構成では、ラックはシステム公称電圧 819.2V、最大システムエネルギー 819.2V に達します。 257.23kWh 、および 231.51kWh の使用可能なエネルギー - この 2 つの差は、推奨される 90% の放電深度を反映しています。

ラックレベルでの充電および放電の制限

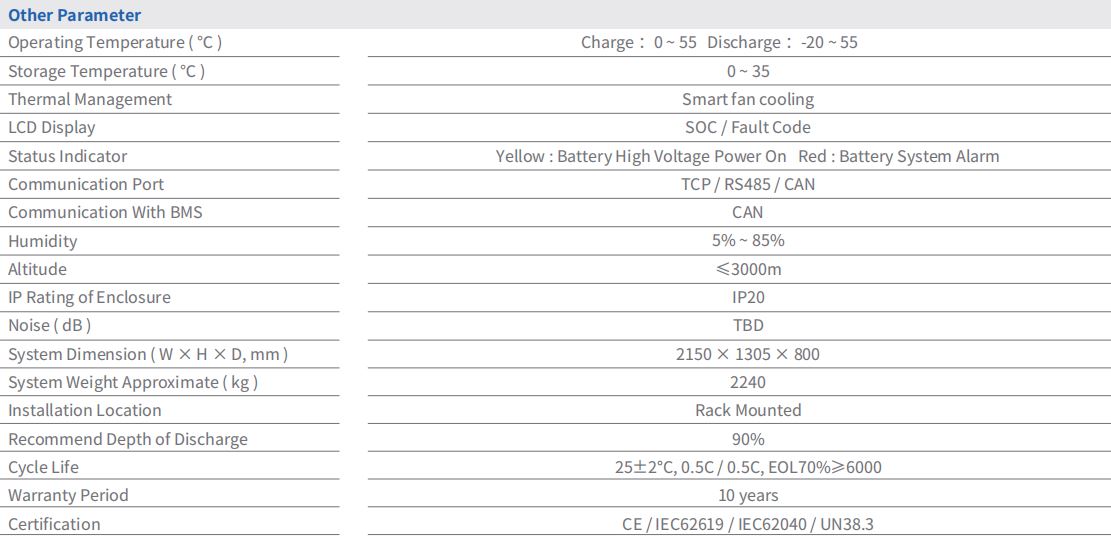

モジュール数に関係なく、ラックの最大充放電電流には次の制限があります。 180A 。充電は 0°C ～ 55°C の範囲で許可されますが、放電は -20°C まで延長されるため、電源を戻すときよりも電源を抜くときの低温状態でのシステムの動作ヘッドルームが大きくなります。動作温度とは別に、保管温度は 0 ～ 35°C に制限されています。

サイクル寿命と保証の実際の範囲

サイクル寿命は次のように評価されます。 6000サイクル以上 寿命末期容量の 70% まで、25±2°C、0.5C 充電および 0.5C 放電率でテスト。この数字は 10 年間の保証期間に基づいて構築されたものです。テストされた速度と放電深度で 1 日 1 回ラックをサイクルした場合、保証期間が終了しても意味のある使用可能な容量が維持されるはずです。

推奨される放電深度は 90% に設定されており、モジュールの LFP 化学的性質によって、他の化学的性質が要求するように一方を他方と交換するのではなく、その放電深さと 6000 サイクル定格の組み合わせが保証期間にわたって維持できるようになります。

エンクロージャ、通信、および物理的な設置面積

フルラックの寸法は 2150 × 1305 × 800 mm、最大構成時の重量は約 2240 kg で、自立型ではなくラック設置ユニットとして取り付けられます。通信は TCP、RS485、または CAN 経由で実行されます。CAN は特に BMS との通信に使用されます。熱管理はスマート ファン冷却によって処理され、エンクロージャは屋外に直接さらされるのではなく、屋内または保護された設置に適した IP20 定格を備えています。

ステータスは、2 色のインジケータ システム (高電圧電源オンの場合は黄色、バッテリ システム アラームの場合は赤) によって裏付けられた SOC および障害コードの表示を通じて報告されるため、技術者はパネルを開けたりラップトップを接続したりせずにラックのステータスを読み取ることができます。認証には CE、IEC62619、IEC62040、および UN38.3 が含まれます。

これが大規模なビルドに適合する場所

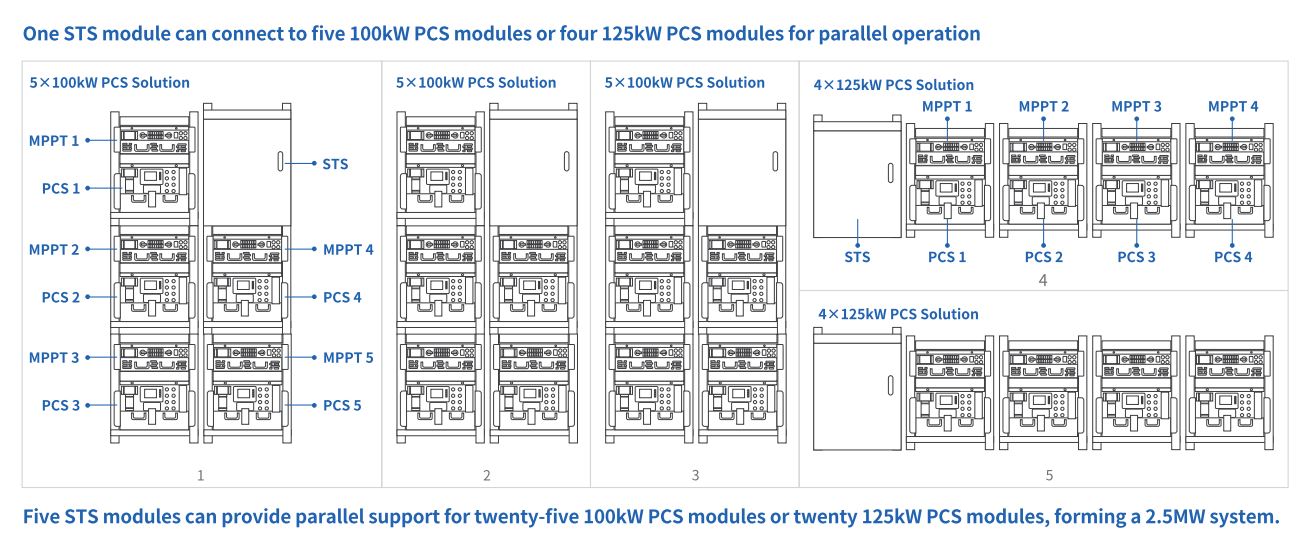

これらのラックあたりの数値は、より大きなものを構築するための要素となります。1 台の PCS は最大 16 個のラックを並列に搭載できるため、プロジェクトの総エネルギー容量は、実際にはラックあたり 257.23kWh の数値に PCS 数で許容されるラックの数を掛けたものにすぎません。このバッテリーを中心とした完全なクラスターを指定している人は誰でも、より広範なレビューを行うことができます。 大規模蓄電システムのラインナップ ラック数、PCS 評価、サイトの合計容量がどのように組み合わされるかを確認します。
