技術アップデート
Deye SE-F シリーズ低電圧バッテリー: 範囲全体での変更点 - アップグレードの意味
2026 年 2 月 27 日 | ユニズソーラー技術チーム
Deye は、低電圧 (51.2 V) リン酸鉄リチウム (LFP) ポートフォリオを SE-F ファミリで拡張し、5.12kWh から 16kWh までの容量をカバーしました。ラック スタイル SE-G5.1プロB や RW-F16 ウォール バッテリーなど、以前の Deye パックを使用していたお客様にとって、疑問は単純です。何が変わったのか、どのモデルがどの作業に適しているのか、ということです。
このノートでは、SE-F のラインナップを要約し、L/E/C 構成バージョンについて説明し、新しい SE-F モデルとヨーロッパの住宅プロジェクトで最も一般的に見られる古いプラットフォームとの実際的な違いを強調します。

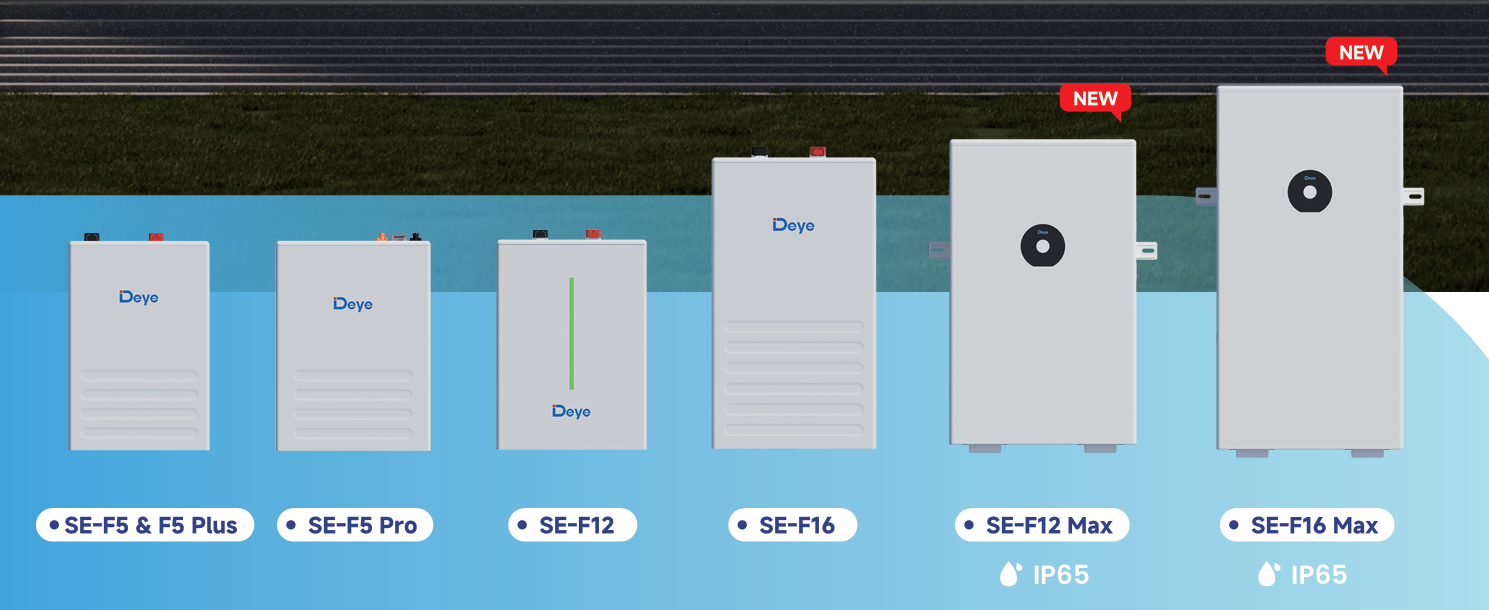

SE-F範囲の簡単なマップ
すべての SE-F モデルは LFP ケミストリーを使用し、CAN 2.0 および RS485 経由で通信します。各パックは並列拡張をサポートしています。 Deye のパンフレットでは、標準として最大 32 ユニットの並列接続が指定されており、CAN ブリッジを使用するとより大きな並列数が示されます (システム設計と現地の承認は引き続き適用されます)。
| モデル | 公称エネルギー | 推奨される国防総省 | 続き放電 | ピーク放電量 | エンクロージャ | 保証 |
| SE-F5 | 5.12kWh | 80% 国防総省 | 120A | 150A(10秒) | IP21 | 5年 |
| SE-F5プラス | 5.12kWh | 90% 国防総省 | 120A | 150A(10秒) | IP21 | 10年 |
| SE-F5プロ | 5.12kWh | 90% 国防総省 | 100A | 150A(120秒) | IP21 | 10年 |
| SE-F12 | 11.8kWh | 90% 国防総省 | 230A | 280A(10秒) | IP21 | 10年 |
| SE-F12マックス | 11.8kWh | 90% 国防総省 | 230A | 280A(10秒) | IP65 | 10年 |
| SE-F16 | 16kWh | 90% 国防総省 | 230A | 280A(10秒) | IP21 | 10年 |
| SE-F16マックス | 16kWh | 90% 国防総省 | 230A | 280A(10秒) | IP65 | 10年 |
注: 電流定格は、SE-F パンフレットに記載されている DC パックの制限値です。動作電流は温度と充電状態の影響を受けます。充電と放電の制限が異なる場合 (たとえば、SE-F16 の充電は 160 A、放電は 230 A)、システム設定は関連するデータシートに従う必要があります。
Deye が SE-F プラットフォームで重視していること
パンフレットでは、SE-F を化学反応の変化ではなく、パッケージングとシステム動作の進化として位置づけています。エンジニアリング上のいくつかのポイントが繰り返し強調されます。
• パックレベルでの障害保護の向上を目的とした、アクティブヒューズを備えた高度な BMS。
• より効率の高いスイッチング (パンフレットでは GaN MOSFET が引用されています) と、内部ライン損失を低減することを目的とした統合パック設計。
• 完全な ESS 構成の一部として組み込まれたリモート監視を備えた、バッテリレベルでの自動ネットワーキングとローカル監視モード。
• 自然冷却および動作放電範囲は最低 -20°C です。
これらはパンフレットに記載されている製品レベルの主張ですが、外部コンポーネントの削減、コミッショニングの明確化、およびパックの状態の現場でのより一貫した可視性など、移動の方向性を示しています。

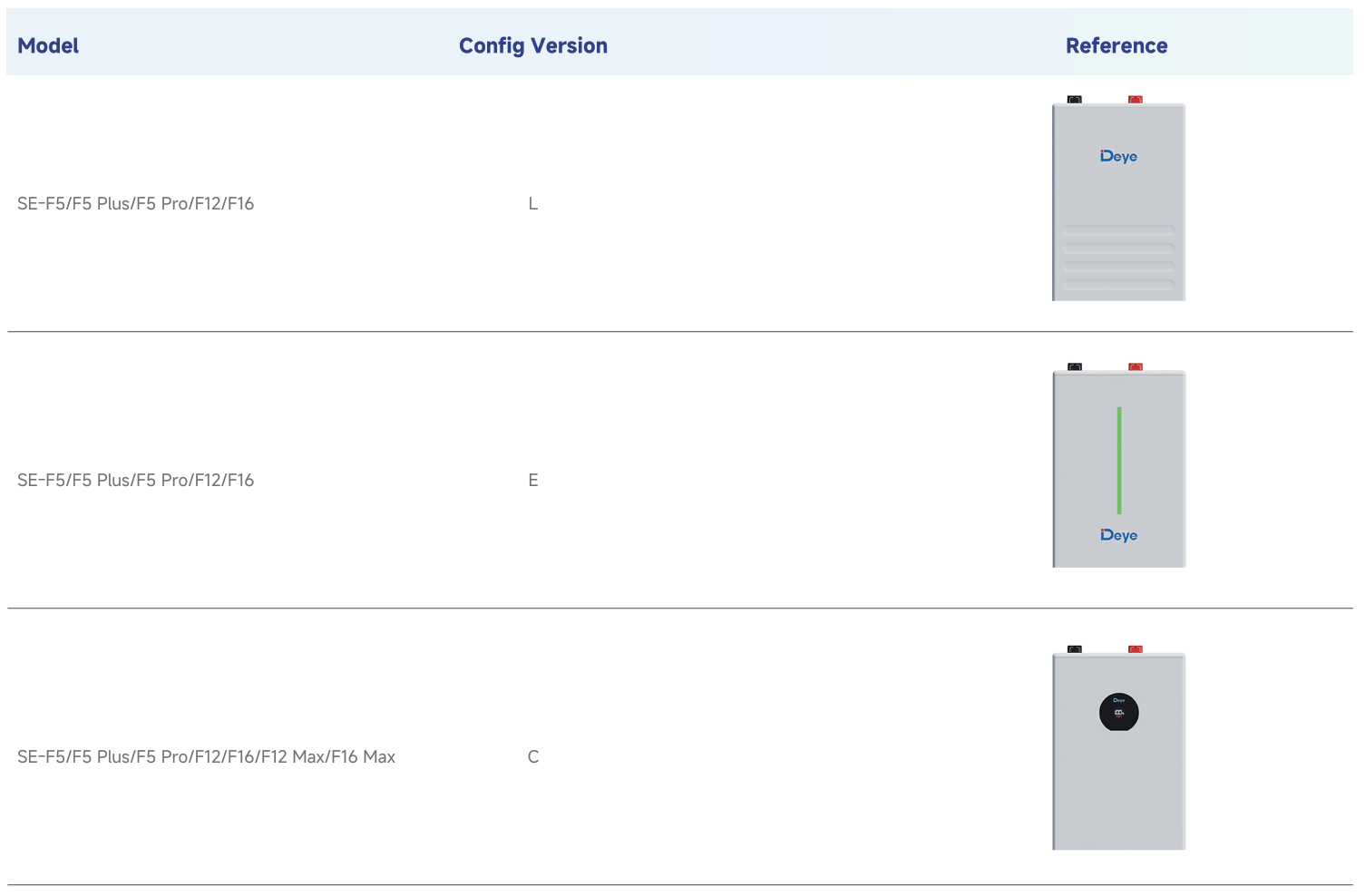

L、E、C 構成バージョン
Dey は、主にフロント パネルの外観とユーザーへの表示を変更する 3 つの構成バージョンをリストしています。
・L:共通バージョン
• E: LED ストリップのバージョン
・C:表示画面のバージョン
パンフレットでは、C 構成はコア SE-F5/SE-F12/SE-F16 製品全体にわたってリストされており、IP65 の「Max」モデルにも使用されています。調達の際は、L/E/C をコアバッテリー容量の変更ではなく構成コードとして扱います。
「Max」接尾辞によって何が変わるか
SE-F12 Max および SE-F16 Max は、基本容量よりもエンクロージャの定格とユーザー インターフェイスが重要な設置向けに配置されています。標準の SE-F12/SE-F16 と比較して、Max モデルには IP65 エンクロージャと LCD ステータス表示が追加されています。パンフレットには、充電を -20°C まで延長するための Max バリエーションのオプションの加熱についても記載されています (放電は -20°C から 55°C のままです)。機械的には、Max ユニットの方が大きくて重く、電力と通信用の側面出力が付いています (ジャンクション ボックスはありません)。
SE-F5 vs SE-F5 Plus vs SE-F5プロ
公称 5.12 kWh では、3 つの 100 Ah モデルは机上では近いですが、ライフサイクルにおける位置付けが異なります。
●SE-F5は推奨放電深度80%、5年保証のエントリーモデルです。
• SE-F5 Plus は推奨放電深度を 90% に増やし、保証を 10 年に延長し、充電温度範囲を -10°C まで広げます。
• SE-F5 Pro は、90% DoD / 10 年間測位を維持し、より長いピーク電流能力 (120 秒間で 150 A) を追加します。また、WiFi Bluetooth およびアプリ アクセス用のオプションの監視モジュールもサポートしており、パンフレットにはローカル通信用のデータロガー インターフェイスが含まれています。
つまり、Plus と Pro は、より高い毎日のサイクリングの期待に合わせて調整されており、Pro には、大規模な並列バンクを運用する場合に役立つ統合機能が追加されています。
スケールアップ:SE-F12、SE-F16
5.12 kWh から 11.8 kWh (SE-F12) へのステップは、主に、特定のサイトのエネルギー目標に対する並列ユニットの数を減らすことです。 SE-F12 と SE-F16 はどちらも同じ 51.2 V クラスですが、充電制限が異なります。パンフレットには、SE-F12 では 230 A 連続充電、SE-F16 では 160 A 連続充電と記載されています。放電能力は、連続 230 A、短時間のピーク 280 A と記載されています。
実際には、16 kWh ユニットは、Deye ハイブリッドおよびオフグリッド インバーターとの使い慣れた LV バッテリー統合経路を維持しながら、高負荷の単相システムで必要なパックの数を減らすためによく使用されます。
アップグレード パス: SE-G5.1 Pro-B から SE-F5 Pro
Deye の SE-G5.1 Pro-B は、5.12 kWh ラック バッテリーとしてヨーロッパで広く導入されています。新しい SE-F5 Pro は、同じ 51.2 V / 100 Ah アーキテクチャを維持していますが、製品を壁/床/スタック設置に移行し、SE-F エコシステム内にオプションの WiFi/Bluetooth モニタリング モジュールを追加しています。
| パラメータ | SE-G5.1 Pro-B | SE-F5プロ |
| 公称エネルギー / capacity | 5.12kWh / 100 Ah | 5.12kWh / 100 Ah |
| 推奨される国防総省 | 90% | 90% |
| 保証 | 10年 | 10年 |
| 続き充電/放電 | 100A / 100 A (max), 150 A peak (2 min) | 100A / 100 A (cont.), 150 A peak (120 s) |
| エンクロージャ rating | IP20 | IP21 |
| インストール形式 | ラック / 壁 / 床 (19 インチ キャビネットのサポートを記載) | 壁 / 床 / スタック (5 kWh ユニットの場合、最大 6 層までの積み重ねを表示) |
| 監視・通信 | CAN 2.0、RS485 | CAN 2.0、RS485; optional WiFi/Bluetooth module and data-logger interface; Bluetooth app on standard SE-F units |
アップグレードが最も感じられるのは、パッケージングと試運転です。Pro-B 仕様はラック指向ですが、SE-F プラットフォームは、インジケーターのバリエーション (L/E/C) を含む選択オプションを備えたモジュラーウォールまたはスタックソリューションとして提供されます。
アップグレード パス: RW-F16 から SE-F16
RW-F16 は、オフグリッドとバックアップの組み合わせで大容量壁面バッテリーとして使用されています。 SE-F16 は同じ 16 kWh クラスを維持しますが、保証期間、監視、拡張オプション (SE-F ファミリでのスタック設置を含む) を中心にプラットフォームを更新します。
| パラメータ | RW-F16 | SE-F16 |
| 公称エネルギー / capacity | 16kWh / 314 Ah | 16kWh / 314 Ah |
| 推奨される国防総省 | 90% | 90% |
| 保証 | 5年 | 10年 |
| エンクロージャ rating | IP20 | IP21 (SE-F16 MaxではIP65) |
| 充放電電流 | 160 A / 160 A 連続、300 A ピーク (10 秒) | 160A続き充電; 230続き放電; 280Aピーク(10秒) |
| 監視・通信 | CAN 2.0、RS485 | CAN 2.0、RS485 Bluetooth APP |
| インストール形式 | 壁掛け/床置き | 壁 / 床 / スタックマウント (16 kWh ユニットの場合は最大 4 層を表示) |
| 認定(記載の通り) | UN38.3、MSDS | UN38.3、CE、CB (さらに SE-F16 Max に設定された UL/FCC) |
多くの住宅サイトにとって、目玉の変更は保証と共通の SE-F モニタリング エクスペリエンス (Bluetooth アプリ) への移行であり、Max オプションはより高いエンクロージャ評価を必要とするプロジェクトに対応します。
設置者およびシステム設計者向けの設計メモ
結論
SE-F ライン全体での主な変更は実用的です。より均一な設置形式 (壁、床、積み重ねオプション)、5 kWh クラスのより明確なセグメンテーション、および Max モデルを通じた IP65 パスウェイです。 SE-G5.1 Pro-B または RW-F16 からのアップグレードの場合、最も目に見える変更はパッケージ、保証条件、オンサイト モニタリングです。最終的な選択は、設置場所の環境 (屋内か屋外か)、必要な電流、および地域の認証要件によって決定される必要があります。
