Deye ホームバッテリー設置実践ガイド: SE-F16 および RW-F16 の一般的な障害と解決策

デアイ ホームバッテリー設置実践ガイド: SE-F16 および RW-F16 の一般的な障害と解決策

1. はじめに

BBC の技術レポートでは、家庭用エネルギー貯蔵システムは、エネルギーに依存しない「家庭用発電所」として描かれることがよくあります。日中は屋上のソーラーパネルが発電し、夜間や雨の日はバッテリーが電力を供給し、電力価格のピークバレー、送電網の変動、さらには異常気象にも対応します。ただし、実際のインストールは「プラグ アンド プレイ」とは程遠いものです。 Deye (エネルギー貯蔵およびインバーターの専門ブランドである Deye) の低電圧リチウム電池 SE-F16 および RW-F16 (どちらも 16kWh LiFePO₄、公称 51.2V) は、SUN-10K-SG05LP3-EU-SM2 (10kW 三相低電圧ハイブリッド インバーター) と組み合わせると、信頼性が高いように設計されていますが、実際には異常を示すことがよくあります。配線、通信、並列化。この記事は、Deye 公式マニュアル、ユーザー フォーラム (DIY ソーラー フォーラムなど)、および実際の設置事例に基づいて、一般の住宅所有者や設置者が落とし穴を避けるのに役立つ 4 つの典型的な問題とその解決策を分析しています。データは最新の 2025 ～ 2026 年の製品仕様に基づいており、実際のパフォーマンスは温度、SOC などの影響を受けます。

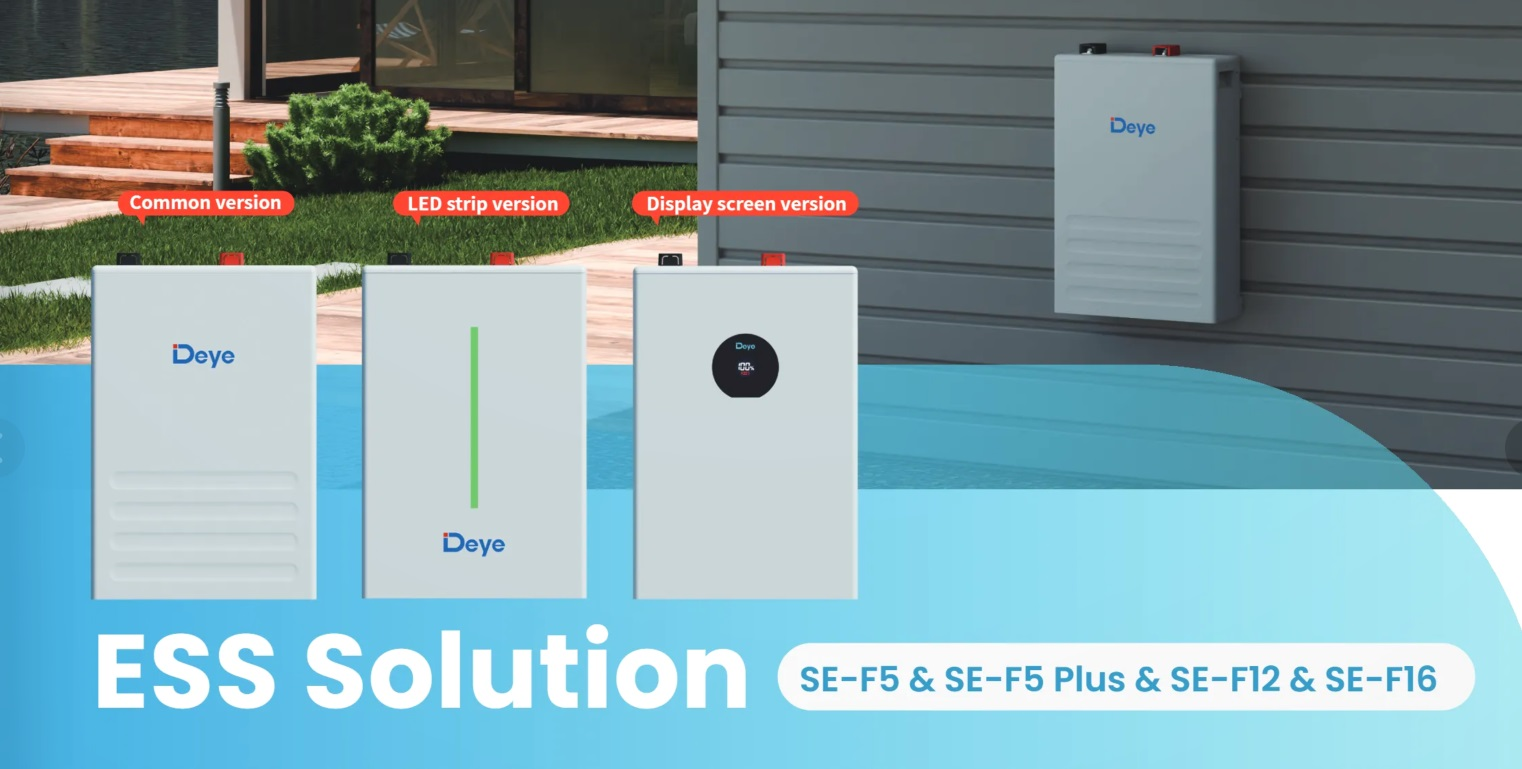

図1. Deeye SE-F16シリーズの公式画像

2.1 ケース 1: BMS 通信障害 — 「バッテリーが応答しない」、システムが直接シャットダウンする

最も一般的な問題点: インバーターに「comm./F01-F64」が表示されるか、バッテリー LCD に「W31 バッテリー通信警告 (PCS 通信失敗)」が報告されます。ドイツの三相家庭所有者は、SUN-10K-SG05LP3-EU-SM2 を 1 台、RW-F16 を 2 台設置しました。電源を入れた後、インバーターが繰り返し警告を発し、バッテリー残量が表示されず、充電/放電が完全に失敗しました。原因分析: Deye バッテリーには、CAN 2.0 (RJ45 ポート) 経由でインバーターと通信する BMS (バッテリー管理システム) が組み込まれています。一般的な原因は次のとおりです。

• 通信ケーブルには必要に応じてフェライトリングが装着されていません（長距離配線の場合は干渉防止のため4回巻きを推奨します）。
• 配線順序が間違っています (CAN-H/L 逆)。
• 電源投入シーケンスが間違っています (最初にバッテリーサービススイッチをオンにし、次に BMS スイッチをオンにし、最後にインバーターをオンにする必要があります)。
• インバータの「Li-BMS」モードが Deye ネイティブ プロトコルに設定されていません (または、誤って選択された Pylontech またはその他のサードパーティ プロトコル)。
• RW-F16 はクラシックなモデルです。 SE-F16 は自動ネットワークをサポートしていますが、ファームウェアの不一致により「マスター アドレスの繰り返し」が発生する可能性があります。

実用的な解決策:

1. 電源を切った後、元の CAT5E 通信ケーブルを使用して、バッテリの「PCS」ポートをインバータの BMS CAN ポートに再接続します。
2. 通信ケーブルが長い場合、または現場で強い電磁干渉がある場合は、フェライト リングを適切に取り付け、巻き付ける必要があります。
3. 並列接続する前に、すべてのバッテリーを 100% SOC まで充電して、電圧差を減らし、電流の循環を避けてください。
4. インバータの「バッテリー設定」に入り、「Li-BMS」プロトコルをDeyeネイティブプロトコル（通常は自動認識、または00モードを選択）に設定します。
5. 標準の電源投入シーケンス: バッテリーサービススイッチ ON → BMS スイッチ ON → インバータ起動。
6. それでも異常がある場合は、Deye アプリまたは監視プラットフォームを介して BMS ログを確認してください。 Deye のオリジナル インバータのみがオンライン バッテリ ファームウェア アップグレードをサポートしており、サードパーティ製インバータはこの操作を実行できません。

オーナーのフィードバック: これらの手順を実行すると、システムは 10 分以内に通常の状態に戻り、SOC データがリアルタイムで同期されました。マニュアルには、PCS 通信アラームについては、まず監視ソフトウェアを使用して診断し、障害のあるシステムを操作しないでくださいと明確に記載されています。

2.2 ケース 2: 並列バッテリの不均衡 — 1 つは「フル」、もう 1 つは「空き」

マルチバッテリー拡張時によくある問題: 2 台の SE-F16 ユニットを並列接続した後、1 台の SOC が 60% に留まる間、1 台は充電を続け、その結果、総容量が無駄になり、さらには「差を超えるセル電圧」が発生することがあります。ポーランドの別荘所有者 (RW-F16 10kW インバーター 4 台) は、並列接続後に不均一な放電電流が発生し、ピーク負荷でアラームが発生することに気づきました。原因分析:

• RW-F16 には IN→OUT デイジーチェーン接続が必要です。 SE-F16 は DIP スイッチを使用しない自動ネットワークをサポートしていますが、通信ケーブルの順序が正しくない場合やアドレスの競合によりネットワーク障害が発生する可能性があります。
• 並列接続前にバッテリーの SOC が一致しない (マニュアルでは並列接続前にすべてのバッテリーを 100% に充電することが厳密に要求されています)。
• 電源ケーブルの断面積が小さすぎるか、接続トルクが不十分です (推奨 2/0 AWG、標準トルク 24.5Nm)。
• インバーターの最大充放電電流はバッテリーの総容量に応じて設定されていません: SUN-10K-SG05LP3-EU-SM2 の最大充放電電流 240A、単一の RW-F16 連続放電電流 160A。

実用的な解決策:

1. 並列接続する前に、各バッテリーを個別に 100% SOC まで完全に充電し、電圧の一貫性を確保するために 24 時間放置します。
2. 通信ケーブルは IN→OUT デイジーチェーンで厳密に接続する必要があります。 1 台のユニットで最大 32 台の並列ユニットをサポートし、合計容量は最大 512kWh になります。
3. SE-F16はDIPスイッチの設定が不要です。 RW-F16 パラレル モード: 15kW 以下のインバーターの場合はモード 1、15kW 以上のインバーターの場合はモード 2。
4. インバーターの「バッテリー設定」でパラレルモードを有効にし、総容量と最大充放電電流を正しく設定します。過熱を防ぐため、単一の RW-F16 連続電流を 160A 以内に制限することをお勧めします (内蔵の 125A 回路ブレーカーが追加の保護を提供します)。
5. Deye クラウド プラットフォームまたはアプリを介して、個々のバッテリー セルの電圧と温度差をリアルタイムで監視します。電圧差が 0.5V を超えた場合は、ただちにケーブルと接続を確認してください。

結果: 修理後、オーナーはバッテリーの充放電のバランスが取れ、電流が均一に分配されるようになり、システムの自己消費率が 30% 増加しました。マニュアルには明確に警告されています：パラレルモードでは、単一のバッテリーの連続電流が制限を超えると、過熱や安全上のリスクさえも引き起こす可能性があります

.

図2. バッテリーの並列接続と直列接続の原理の概略図

2.3 ケース 3: 接地と DC 故障 — F22/F56 アラーム、安全上の危険

SUN-10K-SG05LP3-EU-SM2 を取り付けた後、F22 (接地または DC 接続異常の可能性) または F56 (DC バス電圧が低すぎる) が頻繁に報告されます。フランスの設置業者は、RW-F16 を壁に取り付けるときに時折「オフライン」の問題に遭遇しました。インバーターは異常に低いバッテリー電圧を表示しました (実際のバッテリー電圧は 51V 正常)。原因分析:

• 接地接続が信頼できない (インバータ エンクロージャとバッテリは PE 保護アースに適切に接続する必要があります)。
• DC プラス/マイナス ケーブルのトルクが標準 (24.5Nm) を超えているか、極性が逆です (インバータを直接損傷する可能性があります)。
• RW-F16 には 125A 二極サーキットブレーカーが内蔵されており、SE-F16 の連続放電容量は最大 230A です。周囲温度が 0℃ 未満の場合、バッテリー BMS は充電を禁止し、保護を作動させます。
• CT 変流器が間違った方向に取り付けられています (ゼロエクスポート モードでは、矢印が負荷側を指す必要があります)。

実用的な解決策:

1. 取り付ける前に、すべての DC ケーブルがトルク要件を満たしていることを確認し、正極と負極を厳密に区別し、決して逆にしないでください。
2. インバータエンクロージャとバッテリエンクロージャは、等電位接続を形成するために同じ PE ポイントに確実に接地する必要があります。
3. インバータの「システムアラーム」ログを確認してください。 F22 は主に接続の緩みが原因で発生します。解決するには締め直してください。
4. 温度センサーを正しいポートに接続します。誤って鉛蓄電池モードを設定しないようにしてください。
5. CT 変流器を、矢印が負荷の方向を指すように、対応する相線上にクランプします。三相システムは L1/L2/L3 を完全にカバーする必要があります。

修理後、アラームは解消され、システムの UPS シームレス切り替え機能は正常に動作しました。 BBC 関連の報道では、家庭用エネルギー貯蔵システムにおいて、接地不良が最も隠れた安全上の危険の 1 つであると指摘しています。

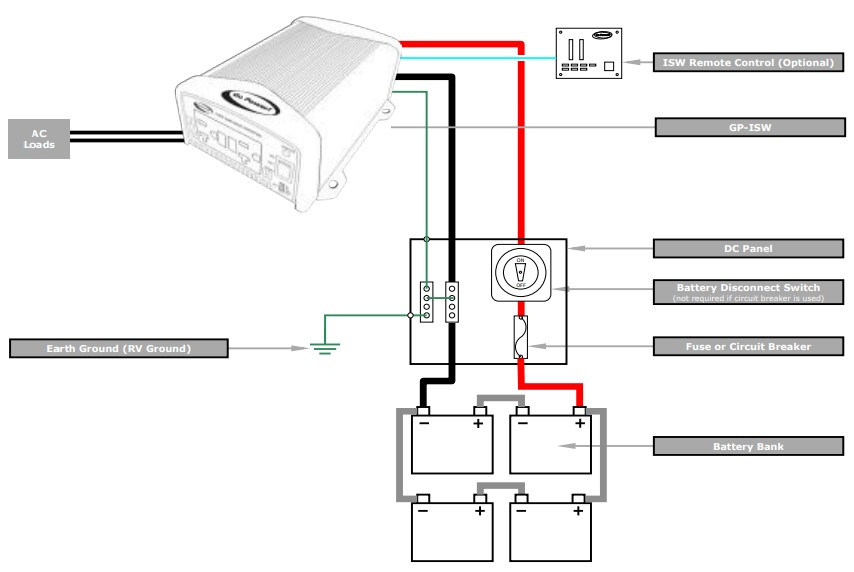

図3. インバータの DC 側配線と接地 (PE/アース接地) の完全な概略図

2.4 ケース 4: 使用時間 (TOU) の充放電障害と充電上限ロック

インバーターが電力価格のピークと谷の時間帯に設定されている場合、バッテリーはスケジュールに従って充電されないか、最大 80% までしか充電されません。 SE-F16をペアリングしたオランダのユーザーは、夜間の谷間価格帯では充電が行われず、日中は異常に「バッテリーが放電している」と表示されることを発見しました。原因分析:

• 「バッテリーの有効化」オプションが誤って有効になった（この機能は、低 SOC バッテリーの回復のみに使用されます。通常の動作中は無効にする必要があります）。
• BMS 通信が不安定なため、インバータは実際の SOC データを取得できません。
• RW-F16/SE-F16 バッテリー ファームウェアは、Deye インバーターのアップグレードのみをサポートします。 Victron などのサードパーティ製デバイスと混合すると、エネルギー フロー表示に異常が発生しやすくなります。

実用的な解決策:

1. インバータの「バッテリ設定」で、「バッテリの有効化」機能を無効にします。
2. 「グリッドチャージ」を有効にし、TOU のピーク/バレー期間を正しく設定します (例: 夜間 00:00 ～ 06:00 のバレー価格課金)。
3. まず、BMS 通信の問題を除外します (ケース 1 を参照)。
4. サードパーティのインバータと混合する場合は、手動電圧モードに切り替えるか、Deye に問い合わせてプロトコルの互換性を確認してください。

ユーザーが修正を適用した後、システムはピーク/バレー戦略に厳密に従い、電気コストが大幅に減少しました。

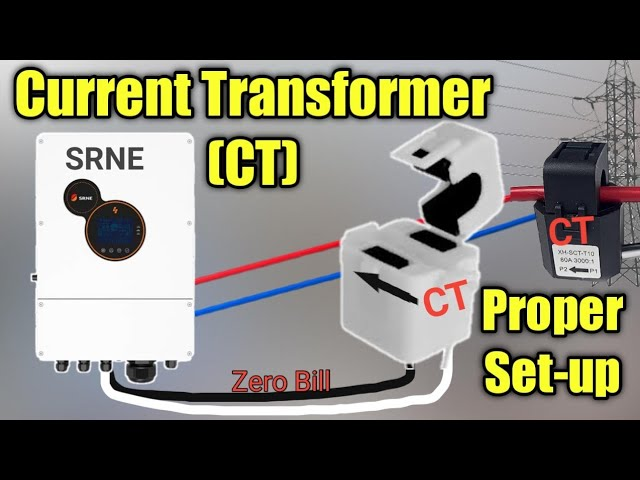

図4. CT変流器の正しい設置図

3. 落とし穴回避ガイド: 専門家によるインストールは引き続き不可欠

Deye SE-F16 (コンパクトな構造、高電流出力、より高い保護定格) と RW-F16 (回路ブレーカー内蔵、クラシックな壁掛け設置) は両方とも成熟した住宅用製品であり、6000 サイクル寿命と 90% 以上の往復効率を特徴としています。ただし、設置には専門性が非常に要求されます。マニュアルに指定されたトルク基準、動作温度範囲 (充電 0 ～ 55℃)、および通信仕様に厳密に従い、専門の担当者が実行する必要があります。設置上の障害のほとんどは、要件を満たしていないケーブルの選択、無秩序な電源投入シーケンス、または並列接続前のバランシングの実行の失敗など、非標準的な操作に起因します。実践的な推奨事項:

• インストール前にシステム全体のシミュレーションとデバッグを完了します。
• Deye アプリを通じてファームウェアのバージョンと操作ログを定期的に確認してください。
• ヨーロッパの倉庫での配送は効率的ですが、それでも地元の認定設置業者を選択することをお勧めします。
• 異常気象では、頻繁に BMS 保護がトリガーされるのを避けるために、バッテリー温度の監視に重点を置きます。

BBC のレポートで説明されているように、エネルギー貯蔵技術はプロのシナリオから一般家庭に移行しつつあります。ただし、家庭でのエネルギーの自立を真に達成するには、多くの場合、製品自体よりも設置段階での標準化された操作の方が重要です。障害が発生した場合は、まず Deye 公式障害参照表を参照するか、公式テクニカル サポートにお問い合わせください。適切なデバッグの後、このバッテリー シリーズは 10 年以上安定して動作することができ、家庭用の信頼できるグリーン エネルギー バックアップ ユニットとなります。
