Deeye インバータ F55 (DC ボルト高故障) の実践的な分析

Deeye インバータ F55(直流) - ボルトハイ - フォルト）実践的な分析 - 実際のケースからの DC 過電圧の迅速なトラブルシューティングと修復

概要

F55 (DC - ボルト 高 障害）は、Deye ハイブリッド インバーターの DC 側高電圧保護障害コードです。これは通常、ハードウェア障害ではなく、システム構成と動作条件の不一致によって発生します。トリガーされると、インバーターは直ちに PV 入力を遮断し、PV 生成を停止します。この記事では、3 つの実際のオンサイトのスクリーンショットを使用して F55 の中心的な原因とトリガー ロジックを詳しく説明し、データの追跡からオンサイトの修復までの標準化された現場対応手順を提供します。このガイダンスは、Deye の住宅用シングルの全範囲に適用されます。 フェーズと 3 フェーズロー 電圧ハイブリッド インバーターであり、太陽光発電設置業者および O&M 担当者を対象としています。

1. ケース故障現象 - 3 つのスクリーンショットからコアの異常をロックする

この場合、住宅用太陽光発電貯蔵システムは、日中の高日射量時間帯に繰り返し輸出を停止しました。遠隔監視により警報が発生しました。 3人は - サイトのスクリーンショットは完全な証拠チェーンを形成し、核心的な問題を明確に示しています。

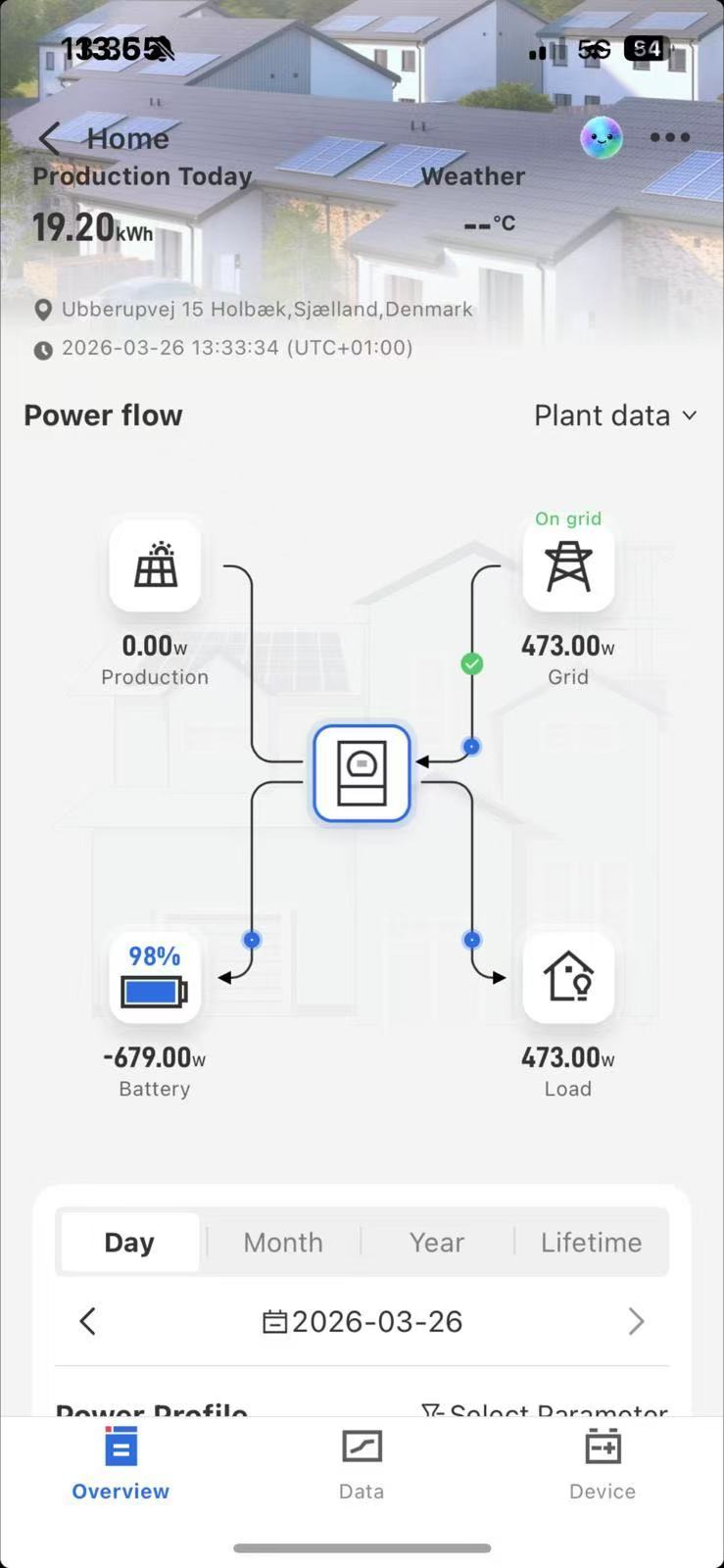

図1 - パワーフローのスクリーンショット

PV 発電電力は直接 0 W に低下します。システムは PV 発電を停止し、電力に完全に依存します。

電力網の供給とバッテリの放電を組み合わせて負荷に対応します。こちらはお客様です - 「世代が存在しない」という症状が認識されました。

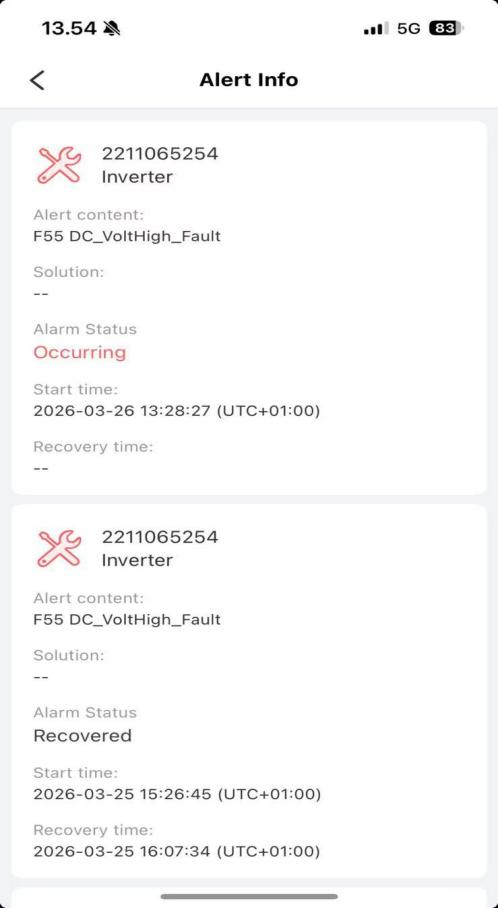

図2 - F55 アラーム ログのスクリーンショット

プラットフォームは F55 DC を報告します - ボルト 高 - DC バスのオーバーを示す障害 電圧。日中の高温時に障害が発生する - 照度期間を設定し、照度が低下すると自動的にクリアされます。繰り返されるパターンは、一般的な DC 過電圧のタイミングと一致します。

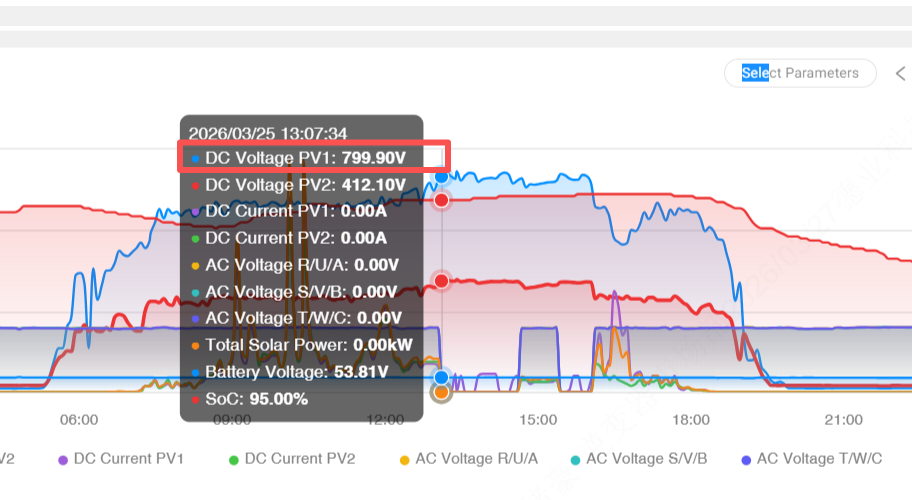

図3 - 運用データのスクリーンショット

このスクリーンショットは root への鍵です - 原因の特定。コアの異常は明らかです。PV1 の DC 電圧は 799.90 V にスパイクし、PV1 と PV2 の PV 電流は 0.00 A、バッテリー SOC は 95% でバッテリー電圧は 53.81 V、AC 側電圧はすべて 0 V で、インバーターが系統から切り離されていることを示しています。

3 つのスクリーンショットは、過剰な DC が原因であるという結論を示しています。 - 側電圧がインバータを作動させた ' の保護動作により、発電停止が発生しました。バッテリーがほぼ満タンになると、電圧状態はさらに悪化しました。

2. F55 フォールト コアの定義とケース トリガー ロジック

1. 公式の定義

F55 は DC バス過電圧保護を示します。インバータ ' 保護ロジックは、高 DC 電圧による IGBT、DC リンク コンデンサ、バッテリ BMS、およびその他の重要なコンポーネントの損傷を防ぎます。 DC 電圧が設定された保護しきい値を超えると、インバータは保護動作を実行します。

2. このケースの完全なトリガー ロジック

3 つのスクリーンショットとインバータ保護動作を組み合わせると、障害チェーンは次のようになり、典型的な F55 シナリオを表します。

- 根本原因: PV1 ストリングに直列に含まれるモジュールが多すぎるため、開放電圧がインバーターを大幅に超えています ' ■ MPPT または DC 入力制限。スクリーンショットは、一般的な安全限界をはるかに超える 799.90 V を示しています。

- 直接トリガー: 正午、強い日射量下では、PV 電圧がさらに上昇し、保護しきい値を超えます。

- 増幅率: バッテリーの SOC が 95% に達するとほぼ満杯となり、過剰な PV 電力を吸収する容量がほとんど残っていません。過剰なエネルギーが DC 側に蓄積し、電圧が上昇します。

- 保護動作: インバータは F55 をトリガーし、PV 電流がゼロになるように PV 入力を遮断し、AC 電圧がゼロになるようにグリッドから切断します。 PV 電力が 0 W に低下し、システムはエクスポートを停止します。

- 自動回復: 夕方に日射量が減少すると、PV 電圧が安全範囲に戻り、保護が解除され、インバータは通常の動作を再開します。

3. F55 の主な原因 (ハードウェア以外の主な問題)

スクリーンショットとフィールドの統計に基づくと、F55 の障害のほとんどはハードウェアの欠陥が原因ではありません。このケースは、オンサイトチェックの焦点となる次の 2 つの主な原因に一致します。

1. 過剰な PV ストリング構成 (主な原因、~60%)

このケースは典型的です。PV1 ストリングの直列数が多すぎるため、開放電圧が 799.90 V に達し、インバータをはるかに超えています。 ' 許容入力。強い照射下では、必然的に過電圧保護が作動します。場合によっては、PV1 と PV2 の間でモジュール タイプまたはストリング数の不均衡が見られ、1 つのストリングが安全電圧を超えてしまいます。

2. 不十分なバッテリー吸収 (二次、~25%)

高 battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

その他の一般的な非 - ハードウェアの原因

- 過度に厳格な逆転防止制限、無効化された電力平滑化、または電圧スパイクを可能にする不適切なバッテリ充電カットオフ設定などの不適切なパラメータ設定。

- 電圧検出を歪め、誤った過電圧検出を引き起こす、接続の緩みや酸化などの DC 配線の問題。

4. 標準化された F55 トラブルシューティング手順 - 最初にリモート、次にオン - サイト

「最初にリモート スクリーンショット トレースを行い、次に現場で実際のチェックを行い、ハードウェアの前に回路を検査する」という原則に従ってください。 3 つのスクリーンショットで問題の約 90% を特定し、不必要な分解を回避できます。

ステップ 1 - リモート スクリーンショット トレース (コア、根本原因をロックするまでに 5 分)

プラットフォームから 3 つのコア スクリーンショットを取得し、次の 4 つの点を確認します。

- 図 2 から、F55 と、PV を示す高放射照度中にトリガーが発生することを確認します。 - 側面の問題。

- 図 3 から PV の電圧と電流を確認します。 MPPT をはるかに超える電圧、または電流がゼロの入力制限は、PV ストリング構成に問題があることを示しています。

- 図 3 からバッテリー SOC を確認します。 85% を超える高い SOC は、吸収能力が不十分であることを示します。

- 図 1 と図 3 から、AC 側をチェックして、シャットダウンの原因としてグリッドの問題を除外します。

ステップ 2 - PV側のオンサイトチェック（コア修復）

- PV をインバータから外し、マルチメータで PV1/PV2 の開回路電圧を測定し、スクリーンショットの読み取り値を確認します。

- ストリング数を再計算し、予想される温度条件下で開回路電圧が安全な制限内にあることを確認します。

- PV DC 端子の接続の緩みや酸化を検査し、モジュールに損傷やシェーディングがないか確認します。

ステップ 3 — Battery and parameter optimization (remove amplifying factors)

- バッテリー充電カットオフおよびその他のバッテリーパラメーターをメーカーのデフォルトに戻します。

- 11:00 ～ 15:00 などのピーク放射時間帯の充電を避け、充電をグリッドのオフピーク時間帯にシフトして吸収ヘッドルームを増やします。

- 規制上の許容範囲内で逆戻り防止/輸出制限を適切に緩和し、電力平滑化を有効にして電圧スパイクを抑制します。

ステップ 4 — Hardware checks (only if prior steps fail, rare)

- インバータのファームウェアを更新し、必要に応じて工場出荷時の設定を復元し、パラメータを再構成します。

- DC 電圧センサー、IGBT、バッテリー BMS の検査については、Deye テクニカル サポートにお問い合わせください。許可なくインバータを分解しないでください。

5. ケース別の修復計画 - 実用的で耐久性のある

PV ストリングの補正とバッテリー/パラメーターの最適化に焦点を当てます。以下のアクションはすべて現場で実行可能であり、再発を排除する必要があります。

1. PV側コア修復

- PV1 電圧の読み取り値が 799.90 V の場合、開路電圧がインバータ内に収まるように、PV1 ストリングの直列数を直ちに減らします。 ' 安全マージンを持った許容入力範囲。再構成後は、切断状態で開路電圧を測定し、測定値が正常な場合にのみ再接続してください。

- PV1 と PV2 が同じモジュール タイプ、文字列数、できれば同じ生産バッチを使用していることを確認します。ストリング間の電圧差を最小限に抑えます。

2. バッテリーとパラメータの最適化

- バッテリー充電の上限を、PV 吸収に余裕を持たせるレベル (SOC 80% ～ 85% など) に設定します。

- DC エネルギーの蓄積を避けるために、許可されている場合は、送電網への限定的なエクスポートを許可します。

- 電力平滑化機能と PV 電力制限機能を有効にして、突然の電圧や電力サージを抑制します。

3. 簡単な日常メンテナンス

- PV 側とバッテリー側の DC 端子を締め、酸化を除去し、適切な絶縁を確保します。

- 毎月、3 つのコアのスクリーンショットを取得して PV 電圧とバッテリー SOC を監視し、異常が現れた場合は早期に介入します。

7. 重要なポイント

- F55 は通常の安全保護動作であり、必ずしもハードウェアの障害を示すものではありません。ほとんどの発生は、PV ストリング構成がインバーターの制限を超えていることが原因で発生します。バッテリーの高い SOC と不適切なパラメーター設定は、一般的な増幅要因です。

- 迅速な診断は、電力の流れ、アラーム ログ、運用データの 3 つのスクリーンショットに基づいて行われます。これらのイメージにより、ほとんどの場合、5 分間の根本原因の追跡が可能になります。

- 修復の優先順位: PV ストリング構成を修正して根本原因を除去し、バッテリーとインバーターのパラメーターを最適化して増幅状態を除去し、再発を防止します。

実用的なチェックリスト

- インシデントごとに図 1、図 2、および図 3 を取得して保存します。

- 現場で接続を外して PV Voc を測定します。

- インバーターの入力制限を満たすようにストリング数を再計算して調整します。

- バッテリーの充電制限をバッテリーベンダーと調整し、電力の平滑化を可能にします。

- 変更を文書化し、リモートのスクリーンショットで毎月監視します。
