F33 は必ずしも「誤警報」ではありません: 相電流、AC 結合、および過渡負荷が重要な理由

F33 は必ずしも「誤警報」ではありません: 相電流、AC 結合、および過渡負荷が重要な理由

インバータが AC 過電流イベントを報告したにもかかわらず、数分後にサイトが正常に見えた場合、多くの場合、本能的に迷惑トリップを疑います。実際には、通常はより単純な開始点が適切です。相を読み取り、AC 結合インバーターが接続されている場所を確認し、アラームの直前に何が変化したかを尋ねます。

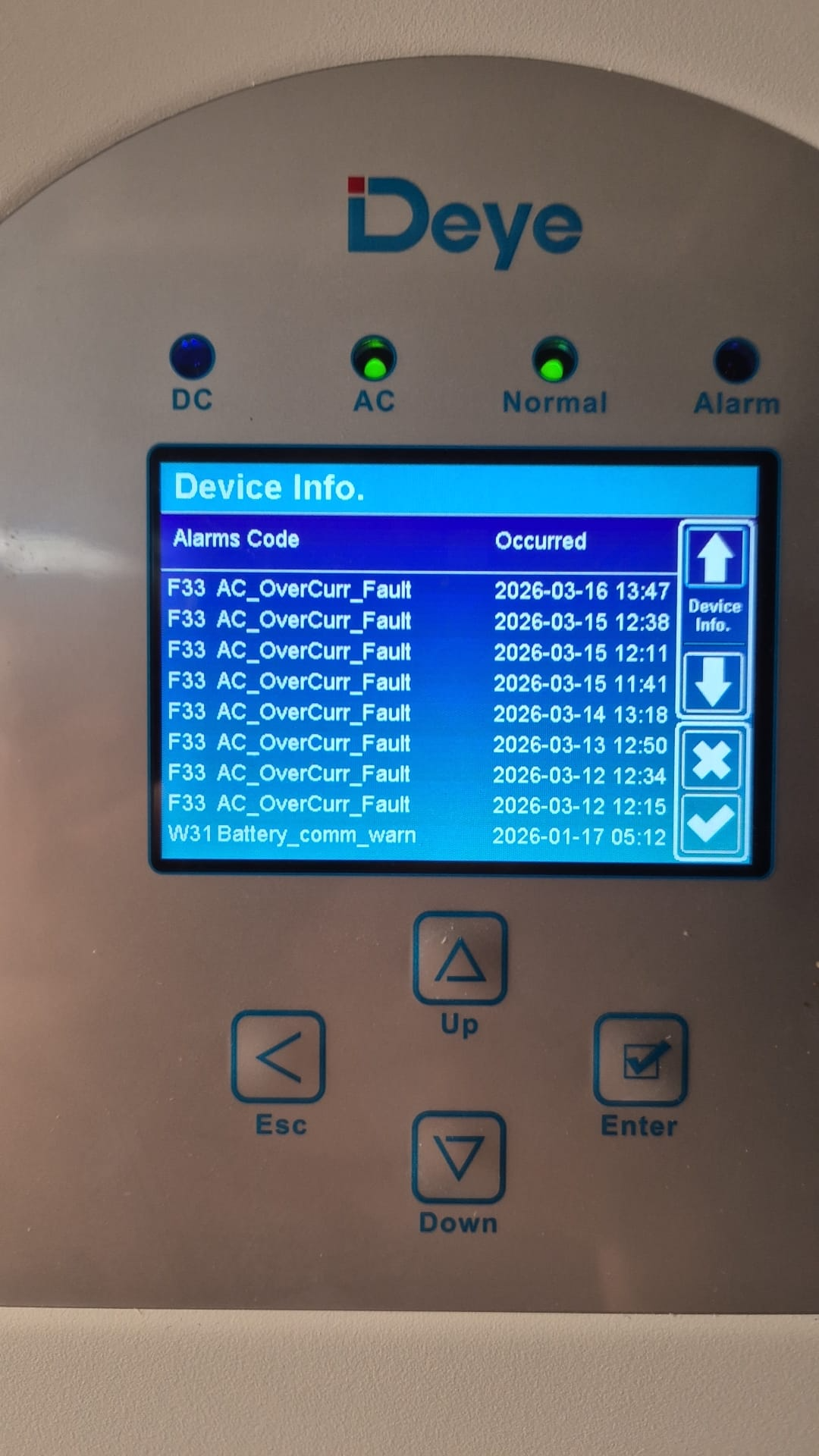

フィールドサービスでは、最も迅速な想定が報われることはほとんどありません。一見すると不思議なアラームも、電気経路が分かれば普通であることがよくあります。 F33 はまさにそのカテゴリーに属します。一部の Deeye ハイブリッド インバータ ファミリでは、コードは AC_OverCurr_Fault としてリストされます。他のファミリーでは、番号付けはわずかに異なりますが、実際的な教訓はほとんど同じです。マシンがイベントを誤って報告したと結論付ける前に、AC 側から始めてください。

AC過電流イベントは非常に狭く解釈されることが多いため、この区別は重要です。設置者は、サイトの総電力を調べ、定常状態の電流を測定しても、何も劇的なものは見られず、警報は本物ではないと判断する場合があります。しかし、電流は、ヘッドラインの勢力図が示唆するように、常にきちんとした、均等にバランスのとれた方法で動作するとは限りません。サイトの総キロワット数は控えめに見えても、特に AC 結合、バックアップ負荷、または短期間のスイッチング イベントが関係する場合には、1 つの相に重大な負荷がかかることがあります。

コードから始めますが、そこで止まらないでください

まず便利な点は地味な点です。障害コードの番号付けはインバータ ファミリによって異なる場合があるため、サービス チームは単一のコードを汎用として扱う前に、常に正確なモデルを確認する必要があります。それでも、Deye 氏自身のマニュアルは一貫した方向性を示しています。インバータが AC 側の過電流状態のフラグを立てた場合、バッテリ、BMS、または PV 入力が原因であるに違いないという性急な結論ではなく、AC 経路上の電流から調査を開始する必要があります。

当然のことのように聞こえるかもしれませんが、多くの会話が迷走するのはここです。過去のデータでバッテリーが正常に見えると、多くの場合、ソフトウェアやファームウェアに注目が移ります。時にはそれが正当化されることもあります。さらに多くの場合、電流がどこに流れているのか、どの相に集中しているのか、システム構成によって集中が起こりやすくなっているのかなど、基本的なことがまだ適切にチェックされていません。

後のゼロ電流測定値がほとんど証明されない理由

現場でよくある反対意見は安心できるように聞こえますが、決定的なものではありません。「警報について議論されたときに電流をチェックしたところ、ゼロでした。」それは、その後の瞬間にサイトがどのようになっていたかを示すだけです。イベントがトリガーされたときに何が起こったのかはわかりません。

短期間の過電流イベントはすぐに発生しては消えます。コンプレッサー、ポンプ、ヒーターバンク、充電器、または別のインバーターを使用すると、数秒で画像が変わります。技術者が到着する前に状態が解消された場合、定常状態の測定値はまったく無害であるように見える可能性があります。また、イベントがロギング間隔よりも短かったり、後から考えると目立たないような広い傾向に平滑化されたりする可能性があるため、履歴曲線では最も明らかな詳細が見逃される可能性があります。

だからこそコンテキストが重要なのです。サービス レポートは、何がオンになったか、システムがどのモードにあったか、サイトがグリッド接続されているか負荷側で動作しているか、イベントが既知の需要の変化と一致したかどうかを記録すると、さらに便利になります。

5 kW の誤解: 総電力と相電流は同じものではありません

現場からは、「負荷は 5 kW に制限されており、5 kW では 22 A は生成されません。」というセリフが何度も出てきます。この記述は、特定の仮定、つまり電力が三相システム全体で均等に共有される場合にのみ当てはまります。負荷または AC 結合電源が 230 V の単一相に集中すると、演算はすぐに変化します。

したがって、より正確な表現は次のとおりです。通常、5 kW では平衡三相システムの各相に 22 A が供給されませんが、1 つの 230 V 相では確実にその範囲内に収まります。まさにそれが、フェーズレベルのデータが重要である理由です。サイトは全体としては想定内でありながら、合計電力の数値が示すよりもはるかに強く 1 つの導体に電力を供給する場合があります。

重要なのは、22 A の読み取り値がすべて許容されるということではありません。それは、権力がどのように分配されるかを最初に確立することなく、数字自体を不可能なものとして無視すべきではないということです。実際の設置では、L1 に AC 結合されたストリング インバータがあるか、L1 に大きな負荷が集中しているため、相電流が最大の kW 数よりもはるかに重要になる可能性があります。

AC 結合の位置が重要な理由

Deye のヨーロッパのハイブリッド インバータのドキュメントでは、日常のトラブルシューティングで見落としがちな重要な点が説明されています。AC カップリングはグリッド側または負荷側で構成でき、サポートされているモデルでは GEN ポートは Micro Inv 入力としても使用できます。この柔軟性は、特に既存の太陽光発電システムを改修する場合に役立ちますが、電力が設備内をどのように移動するか、アラームがどのように解釈されるべきかも変わります。

オングリッド インバーターが負荷側で AC 結合されている場合、議論はサイト全体の発電量から、電力がバックアップ出力とそれに接続されている相を経由して取られる経路に直ちに移行する必要があります。同様に、外部メーターを AC 結合モニタリングに使用する場合、Deye のマニュアルには、負荷消費データを正確にするためにメーター データがハイブリッド インバーターと正しく通信する必要があると記載されています。そのような状況がなければ、技術者と顧客は実際の電気状態を診断するのではなく、スクリーンショットをめぐって口論になってしまう可能性があります。

合計だけでなくフェーズを読む

これは、インバータ自体の詳細ページが、単一の総電力ビューよりも多くの場合、より明らかになる場所です。 Deye のインターフェイスは、インバータ側の各相の電圧、電流、電力を表示し、負荷側の各相の電圧と電力を表示します。サービスチームにとって、それは飾りではありません。それが決定的な手がかりとなることも多いのです。

三相システムは依然として不均一になる可能性があります。 Deye の低電圧三相ハイブリッドのデータシートには、インバーターが不平衡出力をサポートしていると記載されており、最近のモデルのメニューには非対称位相給電についても言及されています。言い換えれば、このシステムは、負荷が常に適切に分割されるわけではない現実の世界で動作するように構築されています。しかし、同じ現実は、トラブルシューティングをフェーズ レベルで行う必要があることを意味します。平らな合計数値は、偏った設置を隠すことができます。

F33 を顧客に説明するためのより良い方法

通常、顧客は障害コードの哲学についてのレッスンを望んでいません。彼らは、インバータが安全かどうか、システムが正しく配線されているかどうか、不必要に部品の交換を求められていないかどうかを知りたいと考えています。最も有益な答えは、警報が間違いなく正しかったとも、間違いなく間違っていたとも言えないことです。これは、AC 過電流イベントは、その後の冷静なスナップショットからではなく、実際の電流経路、実際の相負荷、および実際の動作モーメントから判断する必要があることを説明するためです。

これにより、より良いサービス会話が可能になります。これは、調査が推測ではなく電気的動作に基づいていることを示しています。また、信頼を損なう 2 つの極端な状況、つまり、証拠がないのにソフトウェアの不具合としてアラームを無視すること、またはすべての過電流コードをハードウェア欠陥の証拠として扱うことも避けられます。

結局のところ、F33 に関する議論の多くは、謎のインバーターに関するものではまったくありません。これらは、総電力と相電流の間のギャップ、定常状態の測定値と短期間のイベントの間のギャップ、整然とした単線図と現場での設備の実際の接続方法の間のギャップに関するものです。そのギャップを埋めると、通常、ケースははるかに理解しやすくなります。
