Deye ハイブリッド インバータ モデルの技術比較: SUN-8K-SG02LP1-EU-AM2 対 SUN-8K-SG05LP1-EU 対 SUN-8K-SG05LP1-EU-SM2

進化する太陽エネルギーの状況において、インバーターの設計はシステム全体の効率、安全性、使いやすさにおいて極めて重要な役割を果たします。この記事では、システム設計者や設置者が最適なオプションを選択できるように、3 つの Deye 8kW ハイブリッド インバータ モデル (SUN-8K-SG02LP1-EU-AM2、SUN-8K-SG05LP1-EU、および SUN-8K-SG05LP1-EU-SM2) の詳細な技術比較を提供します。

関連商品のご購入が必要な場合は、 インバーターのカタログをご覧ください または、その他のモデルオプションについては直接お問い合わせください。

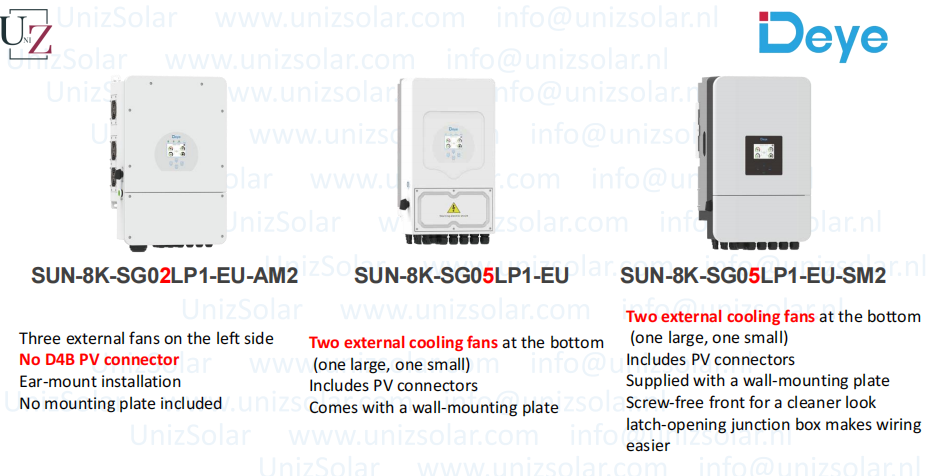

1. 冷却と外観
SUN-8K-SG02LP1-EU-AM2 は、左側に 3 つの外部冷却ファンを備えています。イヤーマウント取り付けをサポートしており、背面取り付けプレートは含まれていません。特に、D4B PV コネクタは含まれていません。

SUN-8K-SG05LP1-EU は、底部に取り付けられた 2 つの冷却ファン (大 1 つ、小 1 つ) を使用し、PV コネクタを備えています。壁掛け用プレートが付属します。

SUN-8K-SG05LP1-EU-SM2 もデュアルボトムファン構成を採用しています。ネジ不要のラッチ式フロントカバーと付属の壁取り付けプレートにより、美観と設置の利便性が向上します。

2. 電気入力と PV 構成
3 つのモデルはすべて、同じ最大 PV 入力電流 26 26 A を共有し、2 / 2 2 PV ストリング入力をサポートしているため、太陽電池アレイ構成の柔軟性が確保されています。

3. 内部構造と回路設計
SUN-8K-SG02LP1-EU-AM2 は、2 つの ICT ポート、PV クイック接続端子、および 2 つの高速シャットダウン インターフェイスを備えています。 1 つの 12 Vdc 補助電源が含まれており、SG05 プラットフォームよりも改善された絶縁およびドライバー ボードを提供します。ただし、Wi-Fiボードは再利用します。

SUN-8K-SG05LP1-EU には ICT ポートが 1 つ含まれており、D4B (MC4 タイプ) コネクタを使用します。急速シャットダウン ポートがなく、12 V 補助出力も備えていません。

SUN-8K-SG05LP1-EU-SM2 は SG05LP1-EU 上に構築されており、1 つの ICT ポート、D4B コネクタ、および 2 つの高速シャットダウン ポートを保持しています。 12 Vdc 補助出力が含まれており、ATS ポートに DIP スイッチ制御を導入して、構成の柔軟性を高めています。

4. PCB およびボードのアーキテクチャ
SUN-8K-SG02LP1-EU-AM2 は、SG05 と比較して追加の絶縁およびドライバーボードを提供します。 Wi-Fi モジュールは新たに統合されるのではなく、再利用されます。

SUN-8K-SG05LP1-EU は、追加の機能拡張なしでベースライン SG05 PCB スタックを使用します。

SUN-8K-SG05LP1-EU-SM2 は SG05 とコア アーキテクチャを共有していますが、新しいメイン コントロール、LCD、および追加の補助ボードが組み込まれており、DRM ボードが標準でサポートされています。

5. サイズと重量
SG02LP1-EU-AM2は420×670×233mm、35.6kgと最大かつ最重量です。

SG05LP1-EU は、330 × 580 × 232 mm、重量 24.9 kg とさらにコンパクトです。

SG05LP1-EU-SM2 は、366 × 589.5 × 237 mm、重量 26.8 kg で、この 2 つの中間になります。

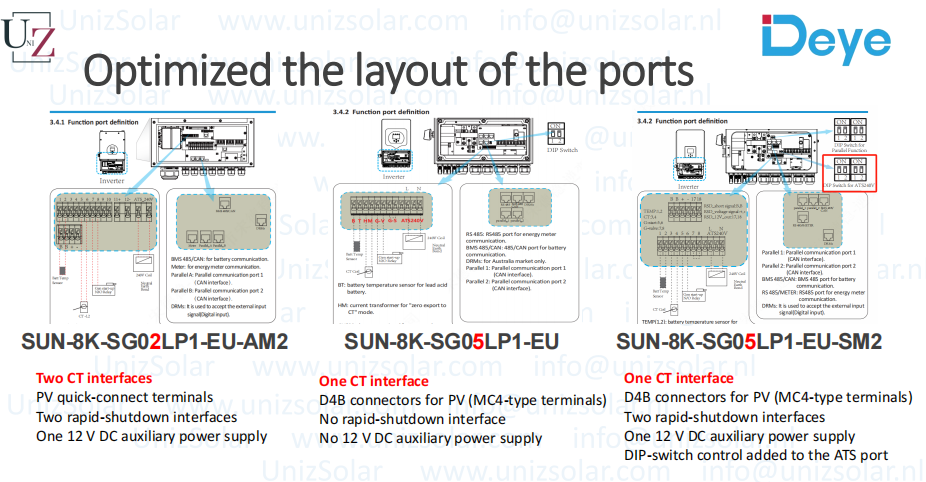

6. ポートのレイアウトとインターフェイスの設計

3 つのモデルは、ポート レイアウトと CT インターフェイスのサポートに大きな違いがあります。

SG02LP1-EU-AM2 には、2 つの CT インターフェイス、PV クイックコネクト端子、および 12 V 補助出力を備えた 2 つの急速シャットダウン ポートがあります。

SG05LP1-EU は 1 つの CT インターフェイス、D4B コネクタをサポートしますが、高速シャットダウンと補助電源の両方がありません。

SG05LP1-EU-SM2 は、1 つの CT インターフェイス、D4B コネクタ、2 つの高速シャットダウン ポート、12 V 補助電源、および ATS ポートの DIP スイッチ統合によりこれを改善しています。

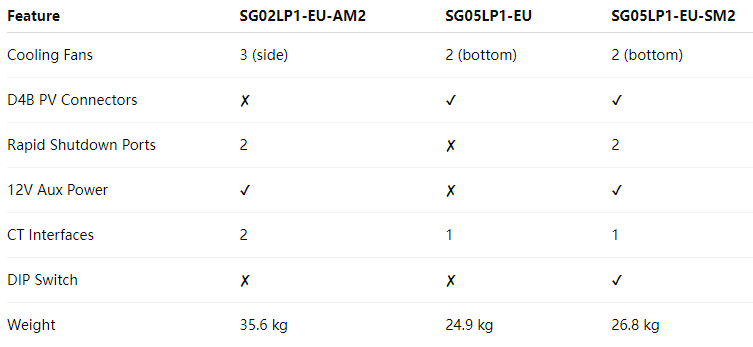

結論

おすすめ：

SG02LP1-EU-AM2 は、高度な絶縁、デュアル CT メータリング、および 12V AUX 出力と強化されたポート制御を必要とするシステムに最適です。

SG05LP1-EU は、より軽量で、より基本的なオプションで、付属品の必要性が少ない設置に適しています。

SG05LP1-EU-SM2 は、改良された機能、強化された制御、より優れた外観のバランスをとっており、一般的なアプリケーション向けに最も洗練されたモデルとなっています。
