技術分析: SUN-5K-SG04LP1-EU-SM2 と SUN-5K-SG05LP1-EU ソーラーインバーターの比較

関連商品のご購入が必要な場合は、 インバーターのカタログをご覧ください または、その他のオプションについては直接お問い合わせください。

この技術分析では、2 つの太陽光インバータ モデル SUN-5K-SG04LP1-EU-SM2 と SUN-5K-SG05LP1-EU を比較し、その設計、性能、およびさまざまな種類の太陽光発電モジュールとの互換性に焦点を当てています。分析は、提供された視覚的および表形式のデータに基づいています。

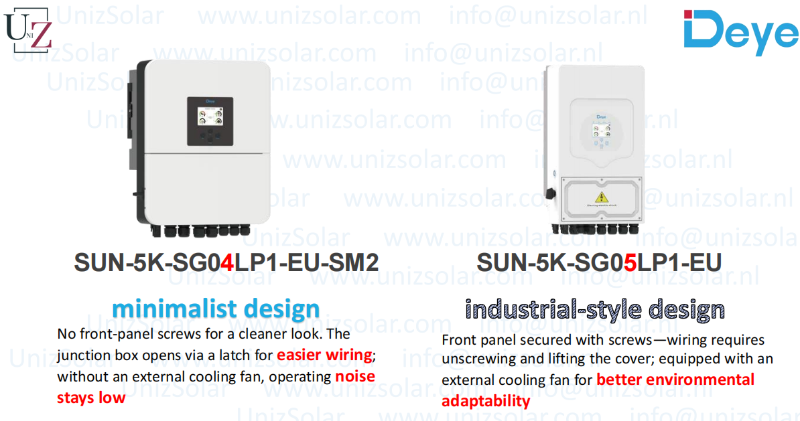

1. デザインと外観

SUN-5K-SG04LP1-EU-SM2

● ミニマリスト デザイン: このモデルは、フロント パネルにネジのないすっきりとしたミニマリスト デザインを特徴としており、洗練された外観に貢献しています。

● ジャンクションボックスへのアクセス: ジャンクションボックスはラッチ機構を介して開き、配線が容易になります。

● 冷却シ​​ステム: 外部冷却ファンが含まれていないため、動作ノイズレベルを低く保つことができます。

SUN-5K-SG05LP1-EU

● インダストリアルスタイルのデザイン: このモデルは、フロントパネルをネジで固定する、より堅牢なインダストリアルスタイルのデザインを採用しています。

● ジャンクション ボックスへのアクセス: ジャンクション ボックスを開けるには、フロント パネルのネジを外す必要があるため、配線の利便性が若干低下する可能性があります。

● 冷却シ​​ステム: 外部冷却ファンを装備したこのモデルは、より優れた環境適応性を提供し、より過酷な条件にも適しています。

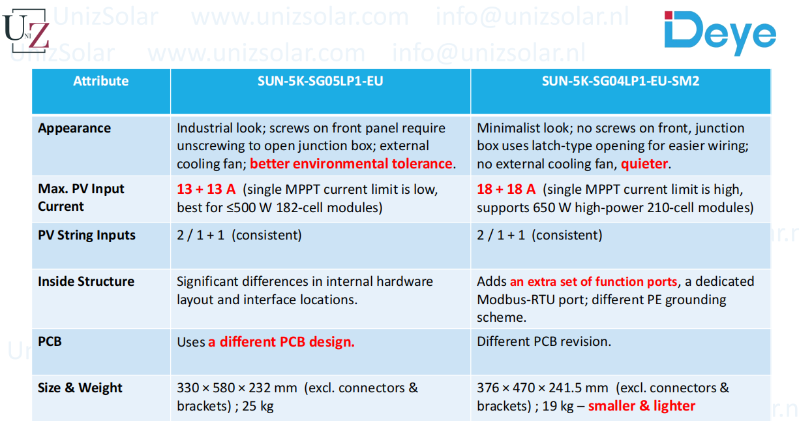

2. 性能仕様

最大 PV 入力電流

● SUN-5K-SG04LP1-EU-SM2 : 18 18 A の最大 PV 入力電流をサポートし (シングル MPPT 電流制限は高い)、高出力 650 W モジュール (210 セル) と互換性があります。

● SUN-5K-SG05LP1-EU : 最大 PV 入力電流 13 13 A をサポートし (シングル MPPT 電流制限は低い)、≤500 W モジュール (182 セル) に最適です。

PV ストリング入力

● どちらのモデルも、2 / 1 1 の一貫した PV ストリング入力をサポートしています。

3. 内部構造と基板

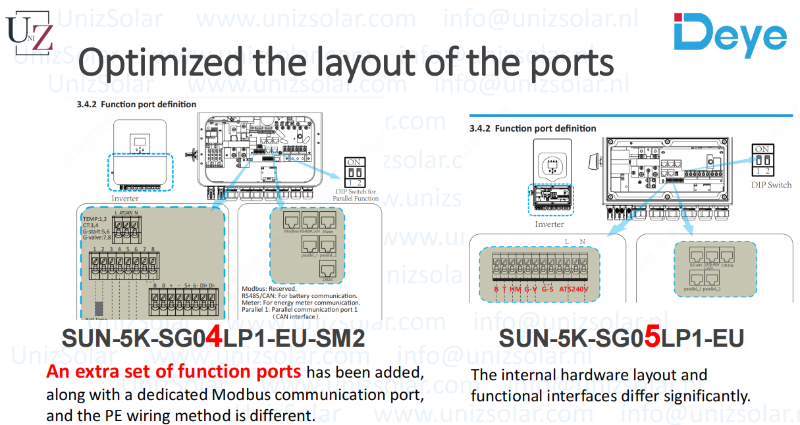

内部ハードウェアのレイアウト

● SUN-5K-SG04LP1-EU-SM2 : 専用 Modbus RTU ポートを含む追加の機能ポート セットと、異なる PE 接地方式が特徴です。

● SUN-5K-SG05LP1-EU : SM2 モデルと比較して、内部ハードウェア レイアウトと機能インターフェイスが大きく異なります。

プリント基板設計

● どちらのモデルも異なる PCB 設計を使用しており、大幅な内部アップグレードと最適化が示されています。

4. サイズと重量

● SUN-5K-SG04LP1-EU-SM2 : 寸法は 376 × 470 × 241.5 mm、重量は 19 kg です。このモデルはさらに小さくて軽いです。

● SUN-5K-SG05LP1-EU : 寸法は 330 × 580 × 232 mm、重量は 25 kg です。このモデルは大きくて重いです。

5. 適合性と環境適応性

● SUN-5K-SG04LP1-EU-SM2 : 最大 PV 入力電流が高いため、高出力ソーラーモジュール (≥650 W) との互換性が向上します。

● SUN-5K-SG05LP1-EU : 低電力ソーラーモジュール (≤500 W) により適しており、外部冷却ファンにより優れた環境適応性を提供します。

6. 結論

SUN-5K-SG04LP1-EU-SM2 および SUN-5K-SG05LP1-EU 太陽光発電インバータは、設計、性能、互換性に基づいてさまざまなニーズに応えます。

SUN-5K-SG04LP1-EU-SM2 :

● 長所 : ミニマルなデザイン、より静かな動作、より高い最大 PV 入力電流、および高出力モジュールとのより良い互換性。

● 理想的な使用例: 高出力ソーラーモジュールと洗練された静かなインバーターを必要とする設置に適しています。

SUN-5K-SG05LP1-EU :

● 長所: 工業用スタイルのデザイン、環境適応性を高める外部冷却ファン、堅牢な構造。

● 理想的な使用例: 低電力ソーラーモジュールを使用し、耐久性と冷却が重要な過酷な環境で動作する設置に最適です。

どちらのモデルも最適化されたレイアウトとアップグレードされた PCB ソリューションを提供し、信頼性の高いパフォーマンスを保証します。ただし、どちらを選択するかは、モジュールのタイプ、環境条件、美的好みなど、太陽光発電設備の特定の要件に基づいて選択する必要があります。
