グリッドタイインバーターとは何ですか?

ソーラー パネルは直流 (DC) 電力を生成しますが、家庭、オフィス、電力網はすべて交流 (AC) で動作します。系統接続インバーターがそのギャップを埋めます。太陽電池アレイの DC 出力をグリッド互換の AC 電力に変換し、その出力を電力会社の電圧および周波数と同期させ、システムとネットワーク間の電気の流れを管理します。

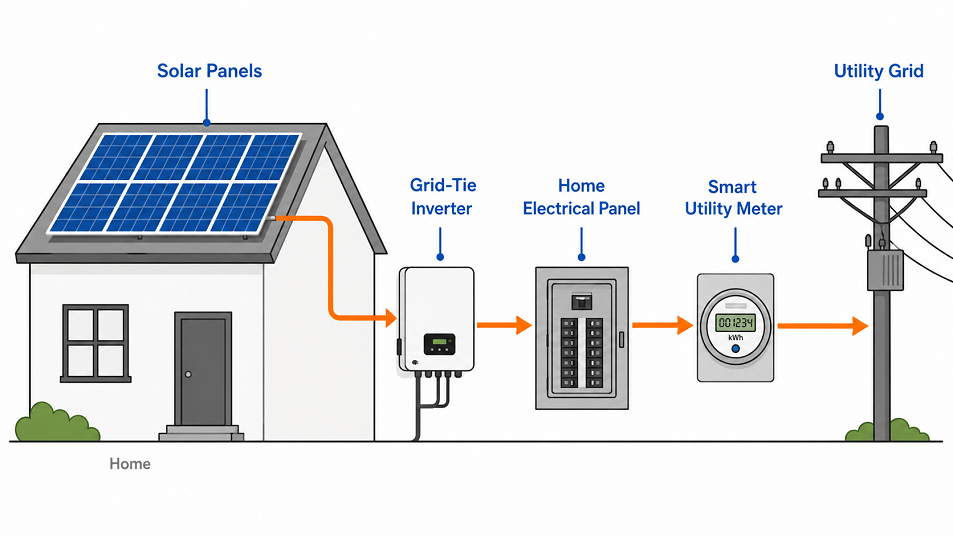

一般的なオングリッド太陽光発電設備は、太陽光を捉える PV アレイ、 住宅用および商業用太陽光発電システム用のグリッドタイドインバータ 電力を変換して管理する機能と、送電網からどれだけのエネルギーを引き出し、どれだけ逆に輸出するかを正確に記録する双方向スマート メーターです。バッテリーバンクに依存して独立して機能するオフグリッドシステムとは異なり、グリッドタイドセットアップではユーティリティネットワークをバッファーとして使用し、太陽光発電の出力が不足した場合はそこから電力を供給し、生産量が需要を上回った場合は余剰電力を供給します。

このアーキテクチャにより、送電網接続システムは、特に安定した送電網アクセスを備えた都市部や郊外地域において、最もコスト効率が高く、広く導入されたタイプの太陽光発電設備となります。継続的な電力を維持するために高価なバッテリーを蓄える必要はなく、グリッドに返した電力をユーザーにクレジットするネットメータープログラムを通じて経済性がさらに向上します。

グリッドタイインバータの仕組み

高効率太陽光発電パネル 電圧と電流が太陽光の強さ、温度、日陰に応じて連続的に変化する DC 電気を生成します。インバータの最初のタスクは、この変動する入力を安定して使用可能なものに調整することです。内部的には、入力段が生の DC をフィルタリングし、インバータ ブリッジが高速スイッチング トランジスタ (通常は IGBT) を使用して AC 波形をシミュレートし、出力フィルタが結果をグリッド標準に一致するきれいな正弦波に平滑化します。

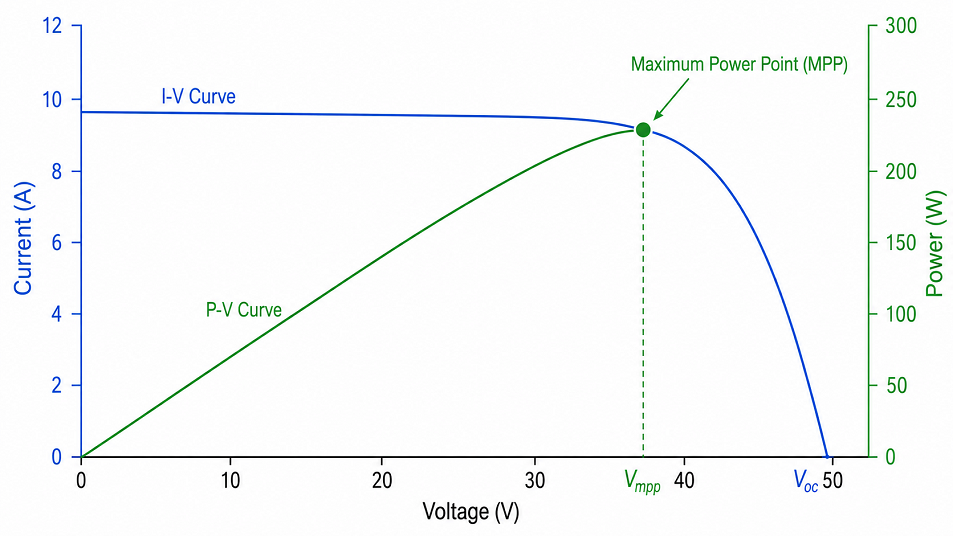

この変換プロセスと並行して実行されるのが、最大電力点追跡 (MPPT) です。ソーラーパネルは固定出力で動作するわけではありません。電力曲線は条件に応じて変化し、最大のワット数を生み出す特定の電圧と電流の組み合わせが常に 1 つ存在します。 MPPT アルゴリズムはパネル アレイを継続的にサンプリングし、インバーターの動作点をそのピークに留まるように調整します。実際には、適切に実装された MPPT システムは、特に部分的なシェーディングやパネルの向きが混在するシステムにおいて、最適ではないパネル状態で失われるエネルギーを数パーセント回復できます。

3 番目の最も安全性が重要な機能は、グリッド同期です。インバーターは 1 ワットを出力する前に、系統の電圧、周波数、位相をロックする必要があります。不一致があると干渉が発生したり、最悪の場合は機器が損傷したりする可能性があります。最新のインバータは、起動後数秒以内にこのロックを達成し、グリッドパラメータを継続的に監視します。障害、メンテナンス作業、停電などにより送電網が停止すると、インバータが損失を検出し、出力を直ちに停止します。これ 単独運転防止保護 これは、電力会社の作業員が電力が供給されていないと想定している送電線にシステムが誤って電力を供給することを防ぎ、世界中のすべての主要な送電網相互接続規格で必須の機能です。

系統連系インバータの種類

すべての系統接続インバータが同じアーキテクチャを共有しているわけではありません。適切なトポロジは、システムのサイズ、屋根のレイアウト、日よけの条件、予算によって異なります。 4 つの主要なタイプはそれぞれ、コスト、パフォーマンス、柔軟性の間で異なるトレードオフを行います。

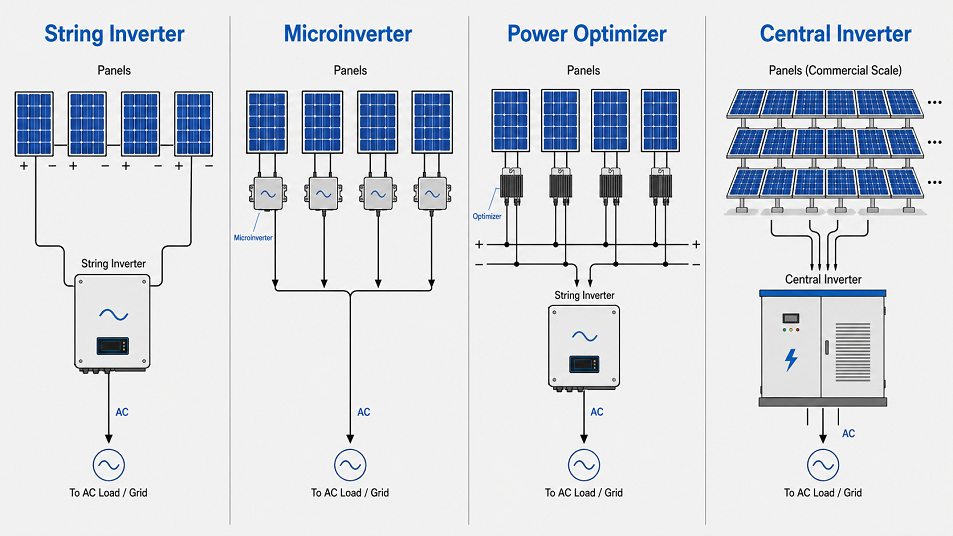

ヨーロッパのほとんどの住宅設備では、ストリング インバータが依然としてデフォルトの選択肢となっています。ストリング インバータは成熟したテクノロジーであり、設置が簡単で、サポートも充実しています。 パネルレベルの最適化のためのマイクロインバーター 日陰が避けられない、ドーマー窓、煙突、またはマルチピッチ屋根のある住宅での人気が高まっています。パワー オプティマイザーは実用的な中間点を占めます。メインの変換ハードウェアを集中管理しながら、完全なマイクロインバーター システムよりも低い総コストでパネル レベルの MPPT パフォーマンスを実現します。

比較すべき主な仕様と機能

インバータのデータシートは膨大になる場合がありますが、住宅購入者と商業購入者の意思決定のほとんどは、少数の仕様によって決まります。

効率 DC 入力電力が使用可能な AC 出力に正常に変換された割合です。ほとんどの高品質グリッドタイ インバータは、97% ～ 98.5% のピーク効率を達成します。より有用なベンチマークは、加重効率の数値 (欧州効率 (η_EU) またはカリフォルニアで使用される CEC 効率のいずれか) です。これらの数値は、最良の場合のピークのみを報告するのではなく、出力レベルの実際の変動を考慮しているからです。 10 kW システム全体での 0.5% の効率差は、年間生産量に測定可能な影響を与えます。

MPPT チャネル数は、多くの購入者が認識している以上に重要です。シングル MPPT インバータはアレイ全体を 1 つの電気ユニットとして扱うため、1 つの弦の影や汚れはすべてに影響します。 2 つ以上の独立した MPPT 入力を備えたインバータにより、異なる屋根セクション、または異なるパネル数のストリングを個別に最適化できます。複数の屋根面がある設置の場合は、マルチ MPPT を強くお勧めします。

インバータを屋外に設置できるかどうかは、IP 定格と動作温度範囲によって決まります。 IP65 定格のユニットは粉塵や噴流水に対して密閉されており、露出した壁への取り付けに適しています。 IP20 または IP21 ユニットは風雨から保護する必要があります。ヨーロッパの気候では、温度が冬には -20 °C から夏には南向きの壁で 60 °C まで変動する可能性があるため、インバータのフルパワー動作範囲を指定する前に確認してください。

通信インターフェイス (Wi-Fi、イーサネット、RS485、または Modbus) によって、インバーターが監視プラットフォームや建物のエネルギー管理システムとどのように統合されるかが決まります。住宅ユーザーの場合、通常はスマートフォン アプリを介したクラウドベースの監視で十分です。商用事業者の場合、RS485 または Modbus 接続により、オンサイト SCADA システムとの統合と自動障害アラートが可能になります。

経済的および環境的利点

グリッドタイド太陽光発電システムの最も直接的な経済的利点は、電力会社から購入する電力の削減です。日中は、太陽光発電により消費量がリアルタイムで相殺されます。余剰分は送電網に流れ込み、ほとんどのヨーロッパ諸国では​​、固定価格買取制度、純計量制度、自家消費奨励金など、その輸出に対して何らかの補償を行っています。

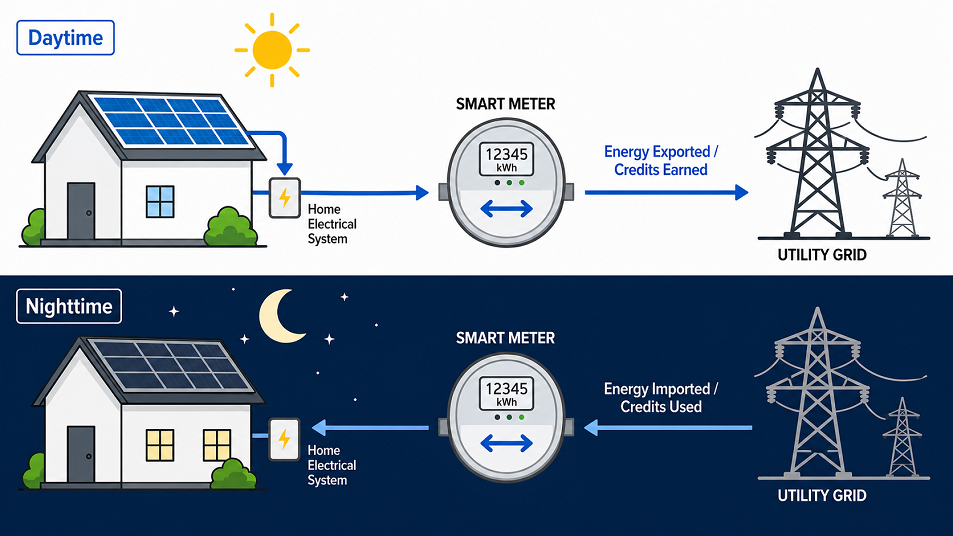

一般的なネットメーター方式では、スマート メーターは送電網から引き出すエネルギーと輸出するエネルギーの両方を記録します。請求時に、エクスポートされた金額が消費量に対してクレジットされ、支払う正味量が減ります。最新の双方向スマート メーターは、置き換えられた古いアナログ回転ディスク メーターとは異なり、この会計を自動的かつ正確に処理します。太陽光発電量が多く、家庭の需要が中程度である月には、グリッドの電気料金をゼロ近くまで削減することが可能です。

環境問題は単純明快です。電力網に接続された太陽光発電システムによって発電されるキロワット時ごとに、電力網上の火力発電 (石炭、ガス、石油) によって生成されたはずのキロワット時が置き換えられます。 25 年のシステム寿命にわたって、中央ヨーロッパの一般的な 8 kW の住宅設備は、地域の送電網の炭素強度に応じて、およそ 150 ～ 200 トンの CO₂ を相殺します。持続可能性報告義務のある企業にとって、グリッドタイド太陽光発電は、測定可能かつ検証可能なスコープ 2 の排出量削減を実現します。

エネルギーコストの安定性は二次的ですが、ますます重要な利点です。ヨーロッパの電気料金はここ数年、非常に不安定です。系統接続インバーターを備えた太陽光発電設備は、エネルギー供給の一部をほぼゼロの限界費用で固定し、将来の料金値上げからある程度の断熱を提供します。その保護をさらに拡張したいユーザーにとって、バッテリーストレージを備えたハイブリッドインバーターへの移行は論理的な次のステップです。また、現在市場にある多くのストリングインバーターは、システム全体を交換することなくストレージのアドオンを受け入れるように設計されています。

住宅用施設と商業用施設の比較

グリッドタイ・インバータは両方の市場に対応しますが、基本的な変換機能を超えると要件が大幅に異なります。

ヨーロッパの住宅システムは通常、3 kW ～ 20 kW の範囲で、1 台または少数の単相または三相ストリング インバータでカバーされます。通常、サイジングは簡単です。インバータの定格 AC 出力をアレイの DC ピーク電力の 80 ～ 110% に一致させます。ソーラーパネルが定格ピーク出力を同時に生成することはほとんどないため、DC オーバーサイジングとして知られる適度なアンダーサイジングが一般的であり、これにより、1 日の大半を占める部分負荷でのインバータ効率が向上します。将来の拡張が計画されている場合は、DC 入力にヘッドルームのあるインバーターを選択するか、2 台目のユニットを並列に追加できるようにシステムを設計してください。私たちの 住宅設置用の住宅用太陽光発電キット この決定を簡素化するために、インバータ容量と事前にマッチングされます。

商業施設ではさらに複雑さが増します。 100 kW を超えるシステムでは、通常、三相セントラル インバータ、配電網事業者 (DNO) との正式な系統接続契約、および保護リレー設定に関するエンジニアリングの承認が必要です。監視要件もより厳しくなっており、施設管理者は通常、パフォーマンス レポート用にリアルタイム ダッシュボード、自動障害通知、および歩留まり履歴データを必要とします。高度な監視プラットフォームは、太陽光発電データを建物のエネルギー管理システムと統合し、自家消費する太陽光発電の割合を増やし、送電網の輸入コストをさらに削減する自動負荷シフト戦略を可能にします。

どちらのセグメントも、電気代の削減、輸出収入、グリーン料金や持続可能性証明書の潜在的資格など、同じ中核的な財務要因から恩恵を受けていますが、回収スケジュールと適切なインバータ アーキテクチャは十分に異なるため、住宅用プロジェクトと商業用プロジェクトは別々に指定する必要があります。

設置、メンテナンス、トラブルシューティング

グリッドタイ インバータの設置には、ライブ AC 接続と、地元の配電ネットワーク オペレータへの正式な通知または承認プロセスが必要です。ヨーロッパのほとんどの国では、この作業は認定された電気技術者または認可された太陽光発電設置業者によって実行される必要があります。 DIY 設置は一部の管轄区域では技術的に可能ですが、通常はメーカー保証が無効になり、保険会社の要件を満たさない場合があり、一部の市場では資格のある専門家による DNO の承認がなければ許可されません。

日常のメンテナンスは、ほとんどの電気機器と比較して最小限で済みます。ほとんどの設置環境では、定期的な目視検査 (腐食の有無、冷却ファンからの異常音の確認、ユニット周囲の通気スペースが維持されていることの確認) で十分です。メーカーが発行したファームウェア アップデートは、多くの場合、グリッド コード準拠のアップデートや MPPT アルゴリズムの改良に対応しているため、利用可能な場合は適用する必要があります。データの監視は、最も信頼性の高い早期警告システムです。季節ベースラインと比較した比発電量 (kWh/kWp) の持続的な低下は、通常、インバーター、配線、またはパネル自体のいずれに発生する障害の最初の兆候です。

一般的な障害状態とその考えられる原因: 太陽光があるにもかかわらず、朝にインバーターが起動しない場合は、通常、グリッド電圧または周波数の読み取り値がインバーターの許容範囲を超えていることを示しています。ハードウェア障害を想定する前に、近隣の電源も影響を受けていないか確認してください。 AC 側で繰り返し過電圧トリップが発生するのは、弱い送電網で太陽光発電の浸透率が高い地域では一般的であり、DNO と相談してインバータの無効電力設定または電圧応答曲線を調整する必要がある場合があります。リモート監視に影響を与える通信ドロップアウトは通常、ハードウェア障害ではなく Wi-Fi またはネットワーク構成の問題であり、ルーター設定を確認するか、有線イーサネット接続に切り替えることで解決できます。

安全基準と適合性

グリッドタイ・インバーターは、民間の太陽光発電システムと公共の電力網の交差点で動作するため、パワー・エレクトロニクスにおいて最も厳格にテストされた規格の一部が適用されます。準拠は任意ではありません。電力会社は、適用される規格への準拠を証明できないパワーコンディショナーの系統接続申請を拒否し、太陽光発電設備の保険契約でも同様に準拠することが通常義務付けられています。

北米市場向け 2 つの基本要件は、UL 1741 と IEEE 1547 です。UL 1741 は、分散型発電で使用されるインバータ、コンバータ、および充電コントローラの電気的、機械的、および熱的設計を対象とする製品安全規格です。単独運転防止保護テスト、過電流保護、地絡検出が義務付けられています。 IEEE 1547 は、システム レベルで相互接続と相互運用性の要件を設定します。これにより、インバータが送電網上の電圧と周波数の偏差にどのように対応する必要があるかが定義され、電力事業者が分散型発電資産を監視し、必要に応じて削減できるようにする通信プロトコルが指定されます。

ヨーロッパ市場向け に相当するフレームワークは、IEC 62116 および EN 50549 を中心に構築されています。IEC 62116 は、電力会社と対話する PV インバータにおける単独運転防止対策の国際試験手順です。これは、最悪の場合のテスト シナリオ (アイランドを維持するように設計された平衡共振負荷) を定義し、インバーターが状態を検出して 2 秒以内に切断することを要求します。 EN 50549 (パート 1 および 2) は、電圧と周波数の応答曲線、無効電力容量、インターフェイス保護リレーの設定など、低電圧および中電圧の公共配電ネットワークに接続された発電機の広範な要件をカバーしています。特にドイツでは、VDE-AR-N 4105 が低電圧接続に適用され、欧州のベースラインに加えて国家要件が追加されています。ヨーロッパで販売されるインバータは、これらの規格の関連部分の適合宣言を行う必要があり、設置者は設計に着手する前に、特定のモデルが DNO の承認機器リストに載っていることを確認する必要があります。

購入者にとっての実際的なポイント: 指定するインバータが一般的な CE マークだけでなく、あなたの国で必要な認証を取得していることを常に確認してください。太陽光インバータの CE マークは、メーカーが適合を自己宣言したことを確認します。それだけでは、ユニットが IEC 62116 または EN 50549 に対して独立してテストされたことを確認するものではありません。疑問がある場合は、認定試験所からのサードパーティのテスト レポートを探すか、次の機関に問い合わせてください。 IEEE Xplore に関する IEC 62116 単独運転防止テスト規格の文書 完全な技術仕様については、こちらをご覧ください。

よくある質問

系統接続インバータは停電時にも動作しますか?

いいえ、追加のハードウェアがないわけではありません。標準的な系統接続インバータは、系統電力の喪失を検出した場合にシャットダウンすることが法律で義務付けられています。この単独運転防止シャットダウンにより、電力会社の労働者が活線から保護されます。停電時のバックアップ電源が優先される場合は、バッテリー システムを備えたハイブリッド インバーター、または別のオフグリッド バックアップ回路が必要になります。最新のストリング インバーターの多くはハイブリッド アップグレード パスを使用して設計されているため、ストレージをすぐに追加しない場合でも、設計段階でこれを検討する価値があります。

系統接続インバータの寿命はどれくらいですか?

ほとんどのメーカーはストリング インバーターを 10 ～ 12 年間保証しており、20 年間までの延長保証オプションも利用できます。実際の耐用年数は保証期間を超えることがよくあります。換気の良い場所に設置された高品質のユニットの場合、現実的には 15 ～ 20 年が期待されます。マイクロインバーターには通常、使用されるパネルの予想寿命に合わせて 25 年間の保証が付いています。ストリングインバータの主な摩耗部品は電解コンデンサと冷却ファンです。 10 ～ 12 年でこれらを交換することは、耐用年数を延ばすための費用対効果の高い方法です。

住宅用システムにはどのサイズのインバーターが必要ですか?

実際的な開始点は、インバーターの定格 AC 出力をアレイの DC ピーク電力の約 80 ～ 110% に一致させることです。 10 kWp パネル アレイは通常、9 ～ 10 kW インバーターと組み合わせます。パネルが定格ピークで同時に動作することはほとんどないため、インバーターのサイズをわずかに小さくする（DC オーバーサイズ）のが一般的であり、これにより、動作日のほとんどを占める部分負荷状態での効率が向上します。太陽光発電設置業者は、特定の屋根の向き、局所的な放射照度データ、およびシェーディング係数に照らしてこのサイジングを検証する必要があります。

グリッドタイインバータはハイブリッドインバータと同じですか?

いいえ。系統接続インバーターは太陽電池アレイを系統に接続しますが、バッテリー管理は含まれません。ハイブリッド インバーターは DC 結合バッテリー インターフェイスを追加し、システムが夜間や停電時に使用できるよう余剰の太陽エネルギーを蓄えることができます。ハイブリッド インバーターはより高価で、設置が若干複雑ですが、エネルギーの独立性と回復力が優れています。どれが自分の状況に適しているかわからない場合は、グリッドタイのみのシステムから始めて、後でアップグレードすることが現実的な方法です。ただし、元のインバーターがバッテリー追加モジュールを受け入れるように設計されている場合に限ります。

ヨーロッパでグリッドタイ・インバータを購入する場合、どのような認定を確認する必要がありますか?

少なくとも、IEC 62116 (単独運転防止試験手順)、EN 50549-1 (低電圧接続要件)、およびあなたの国で適用される国家電力網コード (ドイツの VDE-AR-N 4105、英国の G98/G99、または同等のもの) への準拠を確認してください。認定試験所からの第三者試験報告書は、メーカーの自己申告よりも強力な保証を提供します。あなたの DNO は、承認された機器リストを維持することもできます。製品仕様を最終決定する前にこれを確認することで、系統接続の承認段階での遅れを回避できます。

グリッドタイインバーターのパフォーマンスを監視するにはどうすればよいですか?

最新のパワーコンディショナーのほとんどは、Wi-Fi またはイーサネット経由の監視機能を内蔵しており、メーカーのアプリや Web ポータルからデータにアクセスできます。追跡する主な指標は、日次および月次のエネルギー収量 (kWh)、ピーク出力電力、および局所放射照度データと比較した比収量 (設置した kWp あたりの kWh) です。季節によって自然に変化する絶対的な生産量ではなく、特定の収穫量の持続的な低下は、システムの問題を示す最も信頼できる指標です。商業施設の場合、RS485 または Modbus 接続により、サードパーティのエネルギー管理プラットフォームと統合して、より高度な分析と自動レポートが可能になります。

さまざまな電力クラスおよび位相構成で利用可能なモデルの完全な概要については、当社の Web サイトをご覧ください。 ソーラーインバーターの全製品範囲 — または、お客様のサイトに合わせたシステム設計の推奨事項について当社の技術チームにお問い合わせください。
