SUN-6K-SG03LP1-EU と SUN-6K-SG05LP1-EU ソーラーインバータモデルの技術分析

関連商品のご購入が必要な場合は、 インバーターのカタログをご覧ください または、その他のオプションについては直接お問い合わせください。

1. 外観とデザインの違い

2 つのモデルの最初の顕著な違いは、設計と冷却機構にあります。

旧モデル (SUN-6K-SG03LP1-EU):

●DCスイッチとON/OFFスイッチは本体下部(正面から見て)にあります。

● 冷却シ​​ステムは受動的に動作し、自然な空気の流れに依存して熱を放散します。特に、この設計には外部冷却ファンが搭載されていないため、高温条件下でのパフォーマンスに影響を与える可能性があります。

●外付け放熱ファンが見えないすっきりとした外観デザインにより、よりすっきりとした美しい外観を実現しています。

新モデル (SUN-6K-SG05LP1-EU):

●DCスイッチとON/OFFスイッチをインバータの左側（正面から見て）に配置しました。この変更により、特に狭い設置スペースでのアクセシビリティとユーザーの利便性が向上すると考えられます。

●冷却システムはスマート強制空冷にアップグレードされ、外部ファンを組み込んで熱管理が向上しました。このシステムはより効率的な冷却を提供します。これは、特に温暖な気候や高負荷のシナリオにおいて、最適なインバーターのパフォーマンスを維持するために重要です。

● 新モデルの外観は外部ファンを収容するとともに、吸気・排気クリアランスを考慮した設計となり、熱管理を重視した設計となっています。

2. 技術的な一貫性

技術仕様に関しては、どちらのモデルも高度な一貫性を示しています。

● PV 入力電流: どちらのモデルも、電流処理能力に目立った変化はなく、一貫したパフォーマンスを示します。

● PV ストリング入力: 繰り返しますが、両方のモデルは同じ構成を維持し、既存のインストールとの互換性を確保します。

● 内部構造: 両方のインバーターの内部コンポーネントはほぼ同じであり、冷却と外観が変更されても、コア機能はそのままであることがわかります。

PCB とサイズ: PCB の設計と物理サイズは 2 つのモデル間で一貫しており、330 × 580 × 232 mm という同じ寸法を維持しています (コネクタとブラケットを除く)。これにより、取り付けやスペースの考慮事項を調整することなく、設置を進めることができます。

3. インストーラーの影響

インストールの観点から見ると、新しいモデルには注目に値するいくつかの変更点があります。

●新モデルは重量が25.0kg(旧)から24.9kg(新)へと若干軽くなり、設置が若干楽になったかもしれません。

● 外部ファン周囲のエアフローを十分に考慮する必要があります。冷却効率を維持するには、空気循環のための十分なスペースを確保することが重要です。さらに、外部ファンは旧モデルのパッシブ冷却システムと比較してより多くの騒音を発生する可能性があるため、設置者は静かな場所での音響影響を評価する必要があります。

● どちらのモデルも同じ物理的寸法を共有しているため、取り付けや配置に調整は必要ありません。

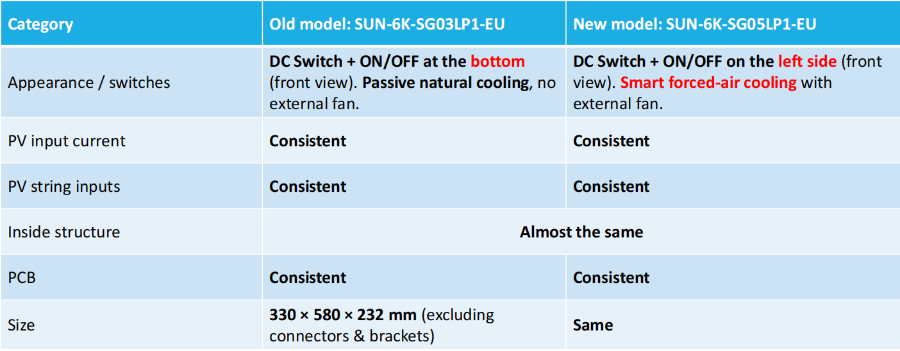

4. 主な違いの概要

5. 結論

旧モデル (SUN-6K-SG03LP1-EU) から新モデル (SUN-6K-SG05LP1-EU) への移行では、強制空冷とよりアクセスしやすいスイッチ レイアウトの追加により、冷却とユーザー インターフェイス設計の改善が反映されています。これらの変更により、インバータの性能と使いやすさの両方が向上します。ただし、設置者は、新しい外部ファンによる潜在的なノイズの影響を考慮し、効率的な空気の流れを確保するために適切なクリアランスを確保する必要があります。コアの電気コンポーネントと寸法はほとんど変更されていないため、設置時の連続性と互換性が確保されています。

これらの改良は、より高い冷却効率を必要とする市場、およびインバーター設計における使いやすさとアクセスのしやすさを優先する市場に対応します。
