ホームPVエネルギー貯蔵システムの火災安全アラート：自動シャットダウンで消防士の保護を確保する

住宅の太陽光発電（PV）エネルギー貯蔵システムがますます一般的になるにつれて、特に緊急時には火災の安全性が重大な懸念として浮上します。家の火災が発生し、メインブレーカーが消防士によって遮断されると、特定の危険なシナリオが発生する可能性があります。家はグリッドから切断されていますが、隠されたリスクが残ります。インバーターはオフグリッドモードで動作し続け、バッテリーとソーラーパネルを介して荷重に供給される場合があります。この継続的なエネルギー供給は、ファーストレスポンダーに深刻な安全上の脅威をもたらす可能性があります。

隠された危険

電気荷重がインバーターの「荷重」ポートに接続されている場合、メイングリッドが切断された後でも、インバーターはバッテリーとPVエネルギーを介して電化製品を電源で搭載する可能性があります。この継続的な電力供給は、システムが完全に消えていると仮定する消防士に危険な環境を作り出します。

さらに、すべてのシステムがメインブレーカーに近接してインストールされていることを期待するのは非現実的です。つまり、火災の緊急時には手動のシャットダウンが実行できない場合があります。

火災安全ソリューション

信頼できる自動化されたシャットダウンメカニズムが不可欠です。目標は、グリッドの切断や手動介入のみに依存するのではなく、火災検出システムによってトリガーされる自動インバーターのシャットダウンを有効にすることです。

安全ソリューションの重要なコンポーネント

PVサイド：ラピッドシャットダウンデバイス（RSDS）
PVモジュールレベルのシャットダウン機能をサポートする迅速なシャットダウンデバイスまたはオプティマーをインストールします。

これらにより、PVモジュールがトリガーされると、高電圧DC電源の生成を停止し、消防操作のために屋上エリアをより安全にすることが保証されます。

ACサイド：火災警報器の統合

家の火災警報システムをインバーターと統合します。

火災警報器は、ドライコンタクト信号または12V DC入力をインバーターに送信して、即時シャットダウンを強制することができます。

システムの仕組み

インバーター自体は火を検出できません。

ただし、火災検出システムは以下に設定できます。

ドライコンタクトの閉鎖を送信します（例：リレー出力経由）

または、インバーターで指定された端子に12V DC信号を提供します。

インバーターがシャットダウン信号を受信したら：

AC出力はすぐに停止します。

接続された荷重への電力は遮断されます。

システムは安全で閉鎖された状態に入り、偶発的な電気ショックまたはアークフラッシュから消防士を保護します。

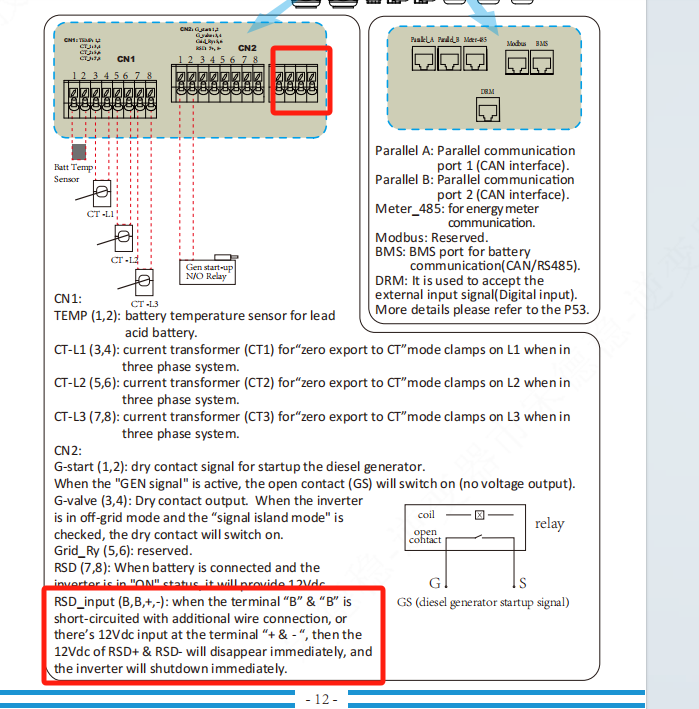

参照実装（画像に基づく）

画像参照に従って：

シャットダウンには、端子「B」と「B-」（RSD入力）を使用します。

火災警報器またはその他の回路ショーツ「B」および「B」が「」と「 - 」に12V信号を適用する場合、インバーターはすぐにシャットダウンします。

この機能により、RSD＆RSDからの12V DCが消滅し、システムの非アクティブ化が確認されます。

重要なポイント

火災警報器に応じた自動インバーターのシャットダウンは、緊急要員の安全に重要です。
リスクを最小限に抑えるため：

PVラピッドシャットダウンメカニズムを実装します。

ファイヤーアラームシステムを統合して、インバーターと通信します。

火災中にシャットダウンが自動的にトリガーされ、これを通常のグリッド停止と区別してください。

これらの保護を統合することにより、住宅所有者と緊急対応者の両方に安全な環境を作成します。
