Deye SG06LP1 と SG05LP1: 単相ハイブリッド インバーターの比較

SG06LP1シリーズの違い

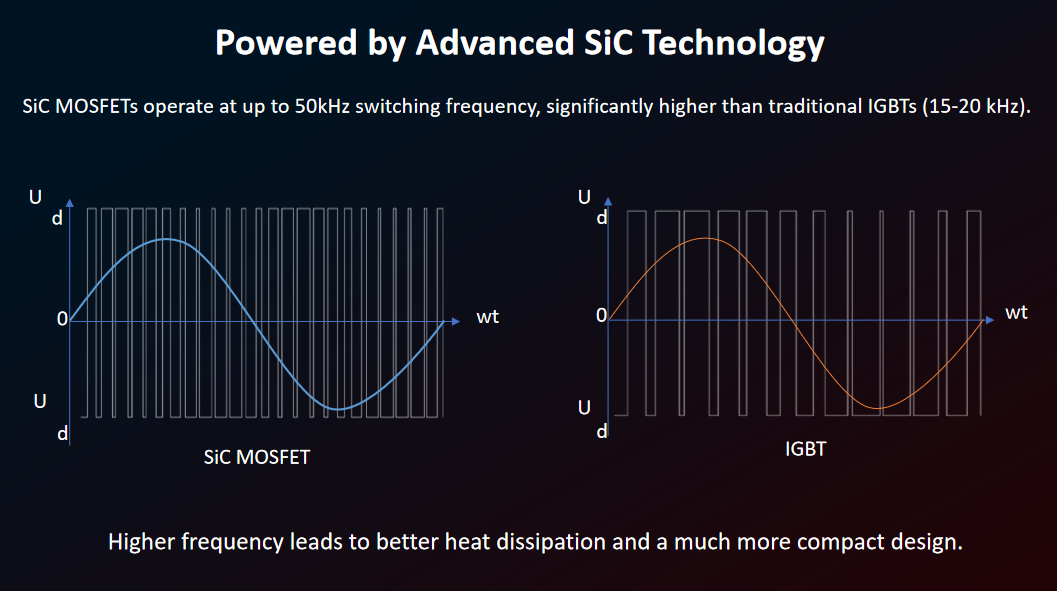

単相ハイブリッド インバーターのサイズは、スイッチング コンポーネントがどれだけの熱を放出できるかによって決まりました。 Deye の SG06LP1 シリーズは、従来の IGBT を炭化ケイ素 (SiC) MOSFET に置き換えることにより、その方程式を変えます。 50kHz IGBT ベースの設計の典型的な 15 ～ 20kHz と比較して。

スイッチング周波数が高いということは、インバータの内部フィルタリング部品 (インダクタやコンデンサ) が、クリーンな出力波形を形成しながら大幅に縮小できることを意味します。サイクルごとに発生する熱が少なくなるため、ユニットを冷却するために必要なヒートシンクのサイズも小さくなります。

実際の結果はスペックシートに直接表示されます。 単相低電圧ハイブリッドソーラーインバータ この SiC プラットフォーム上に構築された製品は、同等の電力定格で重量を 42% も削減しながら、約 0.6% 高い効率を達成します。

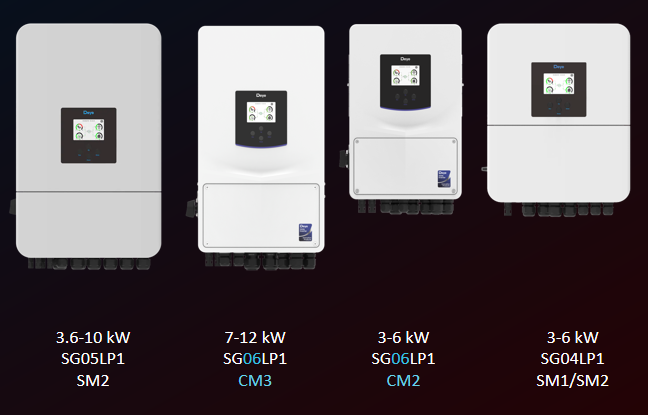

フルラインナップが一目でわかる

SG06LP1 シリーズは 2 つのパワーバンドに分割されています。 3 ～ 6kW モデル (SG06LP1-CM2) は小規模な住宅設備を対象とし、7 ～ 12kW モデル (SG06LP1-CM3) は大規模な住宅または軽度の商用負荷をカバーします。どちらも、3.6 ～ 10kW で引き続き利用可能な以前の SG05LP1 シリーズと、3 ～ 6kW のエントリー層の SG04LP1 シリーズと並んでいます。

ここでは命名規則が重要です。 CM2 と CM3 は新しい SiC ベースの制御ボードを示し、SM1/SM2 は現在も SG04LP1 および SG05LP1 バッジで販売されている古い IGBT プラットフォームを示します。どの接尾辞を参照しているかがわかれば、実際にどの世代の内蔵電子機器を購入しようとしているのかがわかります。

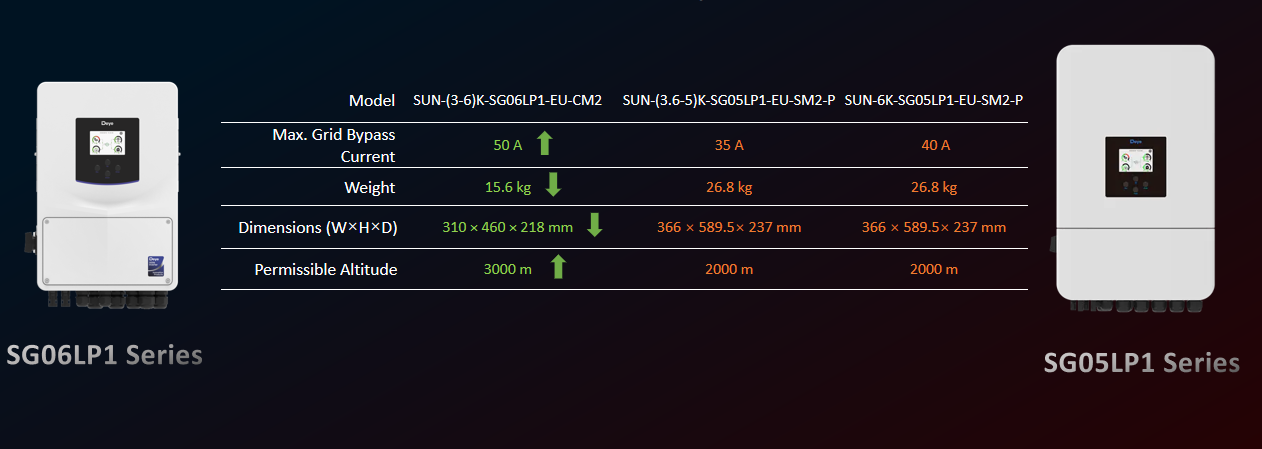

3 ～ 6kW モデル: SG06LP1-CM2 と SG05LP1-SM2

エントリーレベルの電力層では、物理的な設置面積における世代間のギャップが最も大きくなります。 SUN-(3-6)K-SG06LP1-EU-CM2 の重量 15.6kg 、SG05LP1-SM2-P の両方のバリエーションでは 26.8kg です。同じ仕事をするユニットでは 11kg 以上の差があります。

寸法も同じパターンに従います。CM2 では 310×460×218mm、SM2-P モデルでは 366×589.5×237mm です。これは、キャビネットやユーティリティ ルームのスペースが狭い場合に壁掛け設置する場合に、設置面積が大幅に小さくなります。

他の 2 つの数字は、サイズを超えてこれらのモデルを区別します。 CM2 の最大グリッド バイパス電流は 50A に達し、SM2-P ユニットの 35A (3.6 ～ 5K バリアント) および 40A (6K バリアント) を上回ります。これは、より高いグリッド パススルー負荷が予想される設置に適しています。許容高度も2000mから2000mまで上昇します。 3000m これは、ディレーティングが実際の設計制約となる山岳地帯や標高の高い場所では重要です。

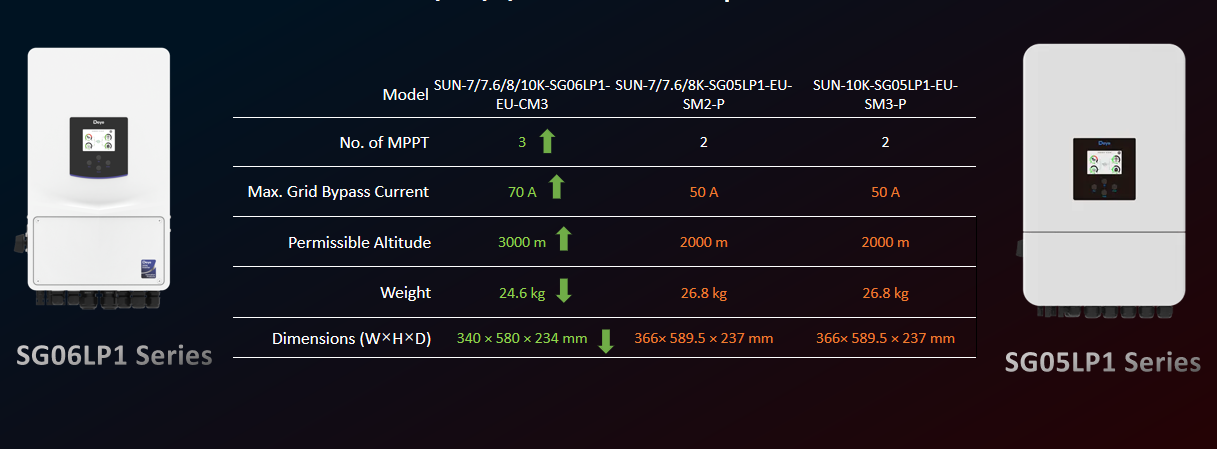

7-12kW モデル: SG06LP1-CM3 と SG05LP1-SM2/SM3

7 ～ 12kW 層までスケールアップした SG06LP1-CM3 ラインは、この範囲では SG05LP1 が提供していない機能、つまり 3 番目の MPP トラッカーを追加します。 SUN-(7-8)K-SG05LP1-EU-SM2-P と SUN-10K-SG05LP1-EU-SM3-P が両方とも 2 MPPT を実行する場合、CM3 は実行されます。 3 、複数の屋根面または方向に分割された配列に対して、より柔軟な文字列構成が可能になります。

バイパス電流には、下位層で見られたのと同じ世代のジャンプが見られます。CM3 では 70A であるのに対し、両方の SG05LP1 バリアントでは 50A です。重量は26.8kgから24.6kgに減少し、設置面積は366×589.5×237mmから340×580×234mmに縮小します。許容高度は再び 3000m に上昇し、より小出力の CM2 モデルで見られる改善と一致します。

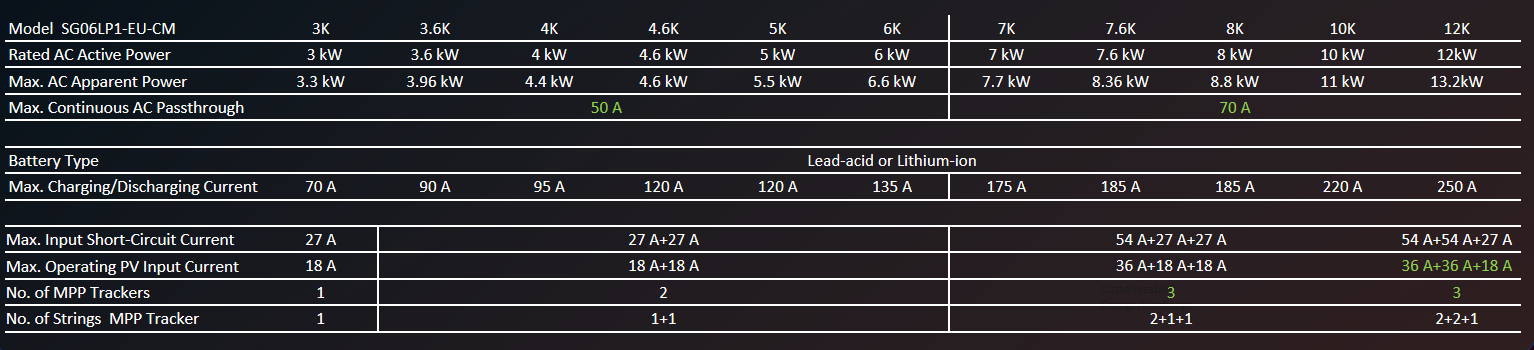

全仕様参照表

主要な比較を超えて、SG06LP1-EU-CM の完全なラインナップは 3K から 12K までの 10 の電力定格に及び、すべて同じ鉛蓄電池またはリチウムイオン電池の互換性を共有しています。 MPP トラッカー数はパワーに応じて拡張されます。シングル トラッカー構成は 3 ～ 6K モデルで実行され、2 つのトラッカーは 3.6K ～ 6K ユニットをカバーし、7K からは 3 つのトラッカーが表示されます。

充放電電流は、3K モデルの 70A から 12K フラッグシップの 250A まで、全範囲にわたって着実に増加しています。最大動作 PV 入力電流も同様の曲線に従い、3 トラッカー設計のおかげで 12K ユニットでは 36A 36A 18A に達します。文字列のレイアウトを計画している人にとって、この表は最も簡単に確認できる方法です。 MPP トラッキング容量が配線オプションに与える影響 特定のモデルにコミットする前に。

SG06LP1 と SG05LP1 のどちらかを選択する

ほとんどの新規設置の場合、SG06LP1 シリーズは、より軽量、小型、より高いバイパス電流を備え、さらに 7kW 以上の層では追加の MPP トラッカーを備えているため、理論上はより高性能な選択肢となります。 SG05LP1 シリーズは、CM シリーズの在庫がまだ地元で入手できない場合、または設置業者がすでにスペアパーツを持っており、SM プラットフォームの試運転に精通している場合に意味を持ちます。

高度は個別にフラグを立てる価値があります。 2000 メートルを超えるプロジェクトには、このデータセット内でその評価を満たす SG05LP1 オプションがありません。SG06LP1 の 3000 メートルの許容高度は、あれば便利というよりはむしろ厳しい要件になります。さらに、コンポーネントの可用性と比較して、設置スペースの節約とバイパスのヘッドルームがどの程度の価値があるかによって決定が下されることがよくあります。すべてのプロジェクトに最新のプラットフォームが必要なわけではありませんが、 負荷に適したサイズのインバーターを選択する 棚にある最高評価のモデルを追いかけることよりも重要です。
