Deeye GE-F128/F240/F256 シリーズ屋外バッテリーキャビネット: 小型 C&I ESS ガイド

小規模な商業および産業用エネルギー貯蔵の新しいベンチマーク

ほとんどの商業および工業用地にはメガワット規模のバッテリーヤードは必要ありません。ピークカットを実行する工場、需要料金を相殺するショッピングモール、または重要な負荷をバックアップする農場では、通常 100kWh から 300kWh の間が必要です。これは重要ではありますが、独自のメンテナンス要員を備えた液冷コンテナ化システムを正当化するほどではありません。そのギャップこそが、 Deeye GE-F128/F240/F256シリーズ屋外用バッテリーキャビネット より広範なファミリーの一部として位置づけられています。小規模C&I ESSソリューション .

314Ah リン酸鉄リチウムセルを中心に構築され、Deye の 30 ～ 125kW ハイブリッドインバータまたはモジュラー PCS ユニットと組み合わせた GE-F シリーズは、完全な 6 次元安全アーキテクチャ、スマート空冷、最大 10 ユニットの並列拡張を、壁の穴あけや耐荷重構造工事を行わずに設置できるキャビネットに圧縮します。

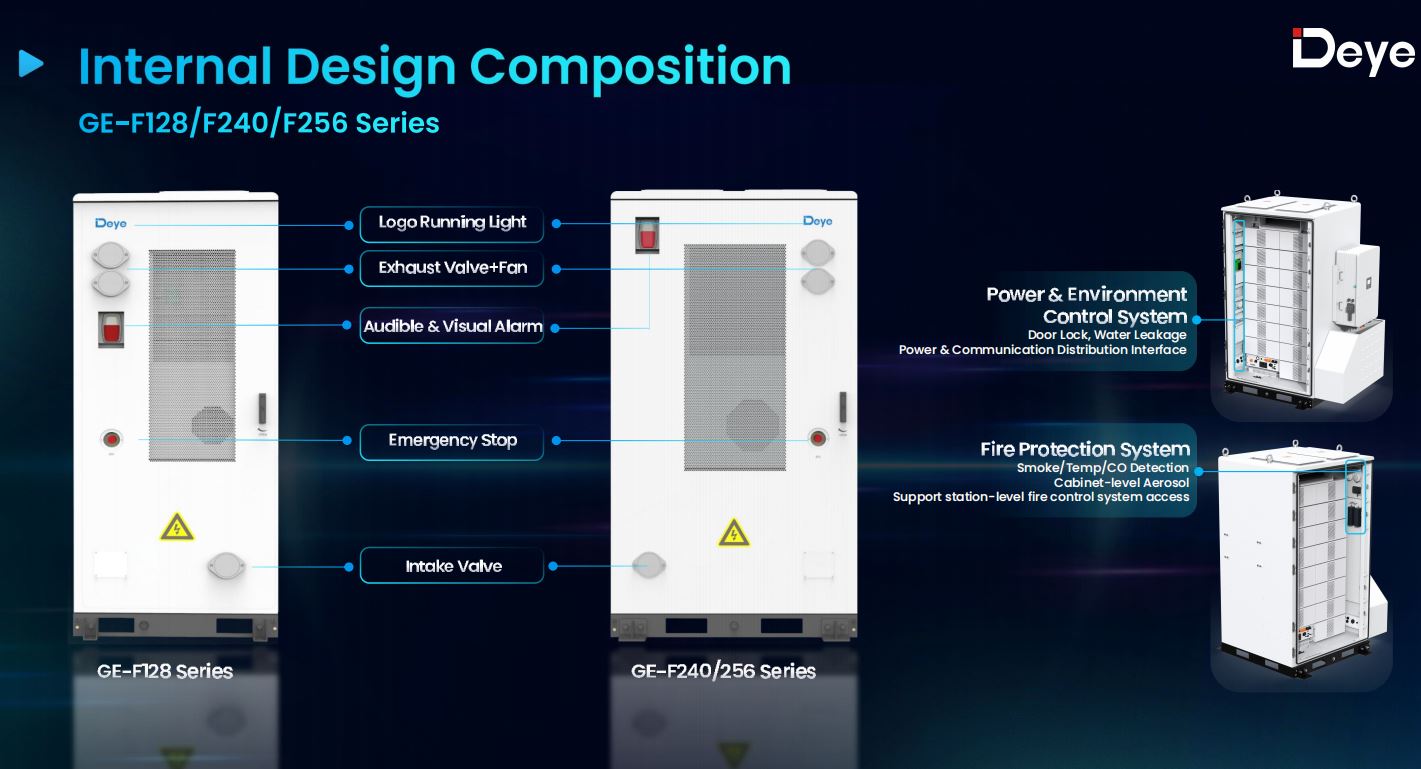

3 つのキャビネット、1 つのプラットフォーム

このシリーズは 3 つの物理キャビネットサイズをカバーしており、それぞれが同じ 16.08kWh バッテリモジュールから構築された複数のエネルギー構成で提供されます。

GE-F128シリーズ — GE-F112/128 屋外用バッテリーキャビネット、112.4kWhおよび128.5kWh、7または8モジュール
GE-F240シリーズ (GE-F176 / GE-F208 / GE-F240) — の一部 GE-F240/256 屋外用バッテリーキャビネットシリーズ、176.84kWh～241.15kWh、11～15モジュール
GE-F256シリーズ — GE-F240/256 プラットフォーム内にもあり、257.23kWh、16 モジュール

すべてのバリエーションは、同じ基礎となるセル (定格 51.2V の 1P16S 314Ah LFP パック) を共有しており、これにより、アクセサリエコシステム、通信プロトコル、および安全システムがラインナップ全体で一貫しています。動作電圧の範囲は最小構成の 280V から GE-F256 の最大 934.4V で、各キャビネットは 15 秒間でピーク 285A の最大 180A の充放電電流をサポートします。

314Ah セルが経済を変える理由

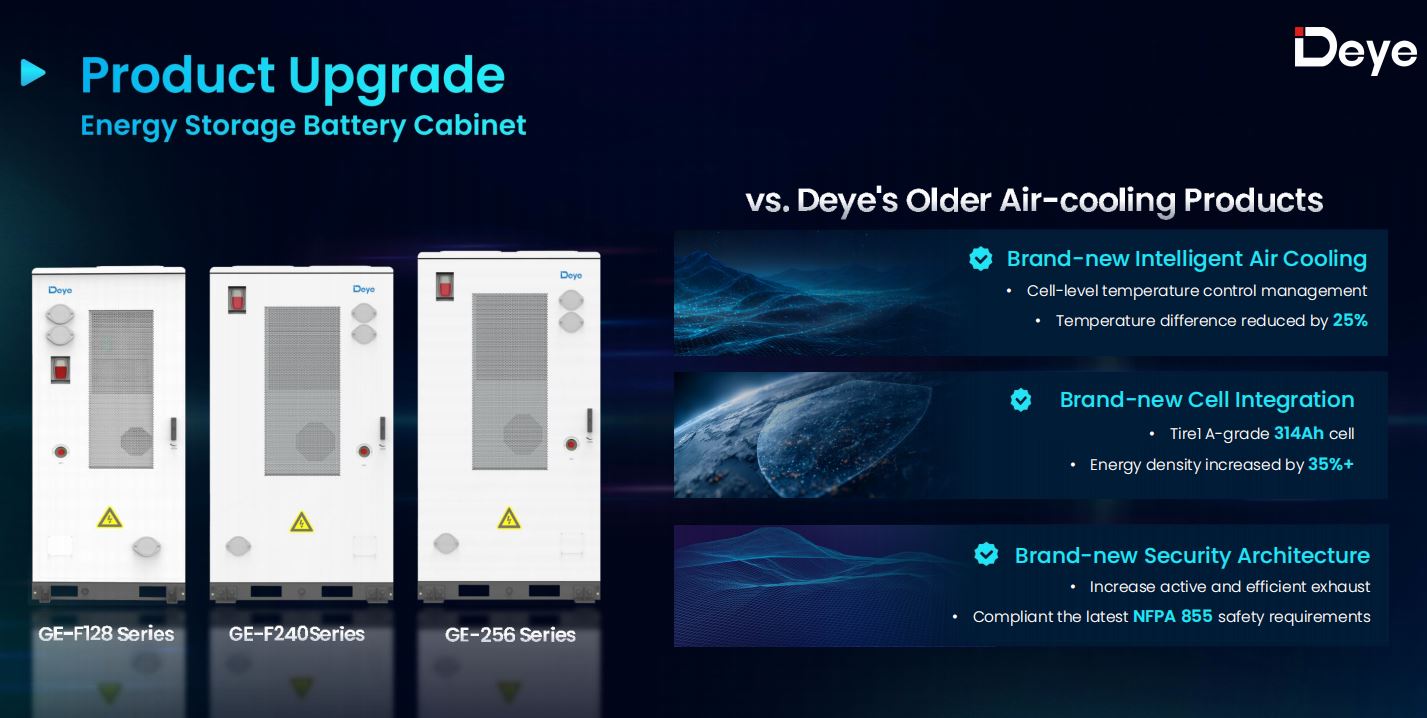

前世代の 100Ah セルから 314Ah セルへの移行は、単なる容量の増加ではありません。セルの数が減り、より大きなセルになると、パックレベルの接続が減り、潜在的な障害点が減り、内部ワイヤリングハーネスがよりシンプルになることを意味します。これが、GE-F128 シリーズの単価が Deye の古い空冷キャビネットと比較して約 25% 低下し、より大型の GE-F240/256 プラットフォームで約 15% 低下する大きな理由です。

サイクル寿命も大幅に向上します。 314Ah セルの定格は次のとおりです。 0.5℃および25℃で8,000サイクル 前世代のセルの 6,000 サイクルから 70% の寿命まで向上し、45°C でディレーティングなし、セル間の温度差は 6°C 以内に抑えられます。これは、管理されていた旧設計よりも 25% 狭いばらつきです。

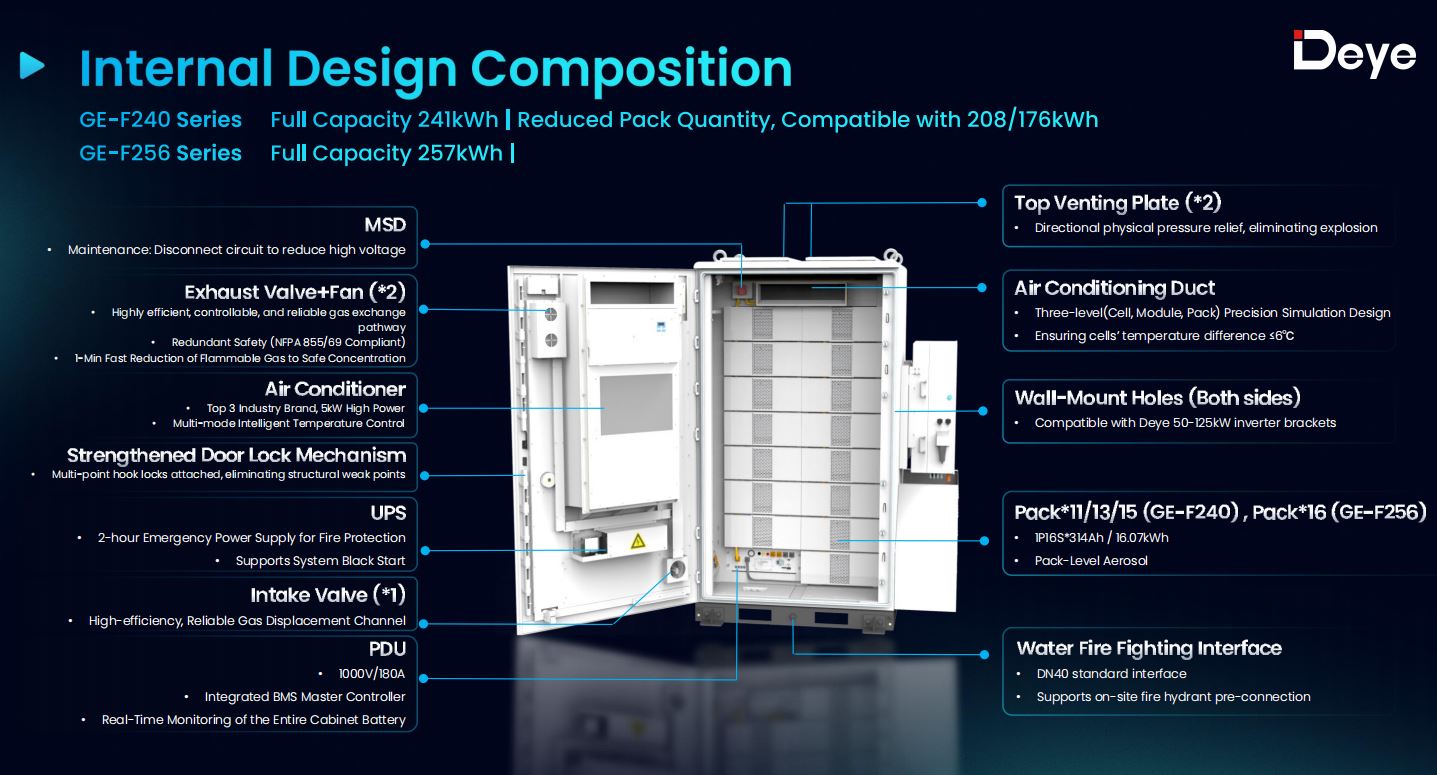

6次元安全性：D1～D6

屋外の荷積みドックや工場の壁の隣に設置されているバッテリーキャビネットには、専用の防火部屋のような贅沢がありません。そのため、安全設計は独自にさらに多くの作業を行う必要があります。 Deeye はこれを 6 つのレイヤーに構造化し、それぞれが異なる障害モードに対応します。

D1 — 電気的絶縁 、パック間での障害の伝播を防止します。
D2 — 物理的/断熱性 セルとモジュールの間
D3 — アクティブベント 、可燃性ガスを 1 分以内に安全な濃度まで除去します
D4 — 指向性爆発緩和 上部に取り付けられた通気プレートを通して
D5 — エアロゾル抑制 パックレベルとキャビネットレベルの両方で
D6 — 水消火インターフェース 、オンサイト消火栓事前接続用の DN40 標準接続

スペックシートを比較する人にとって注目すべき詳細の 1 つは、爆発ベントが設置されているということです。 トップ 背面ではなくキャビネットの。これは、背面に取り付けられた通気パネルがブロックされているか、設置場所にはない追加のスペースが必要となる、背面合わせまたは並べて設置する場合に重要です。また、キャビネットには 2 時間の UPS 支援の非常用電源も搭載されているため、主電源供給が中断された場合でも防火システムは動作し続け、NFPA 855、NFPA 68/69、および UL9540A に準拠しています。

ディレーティングペナルティのないスマートな空冷

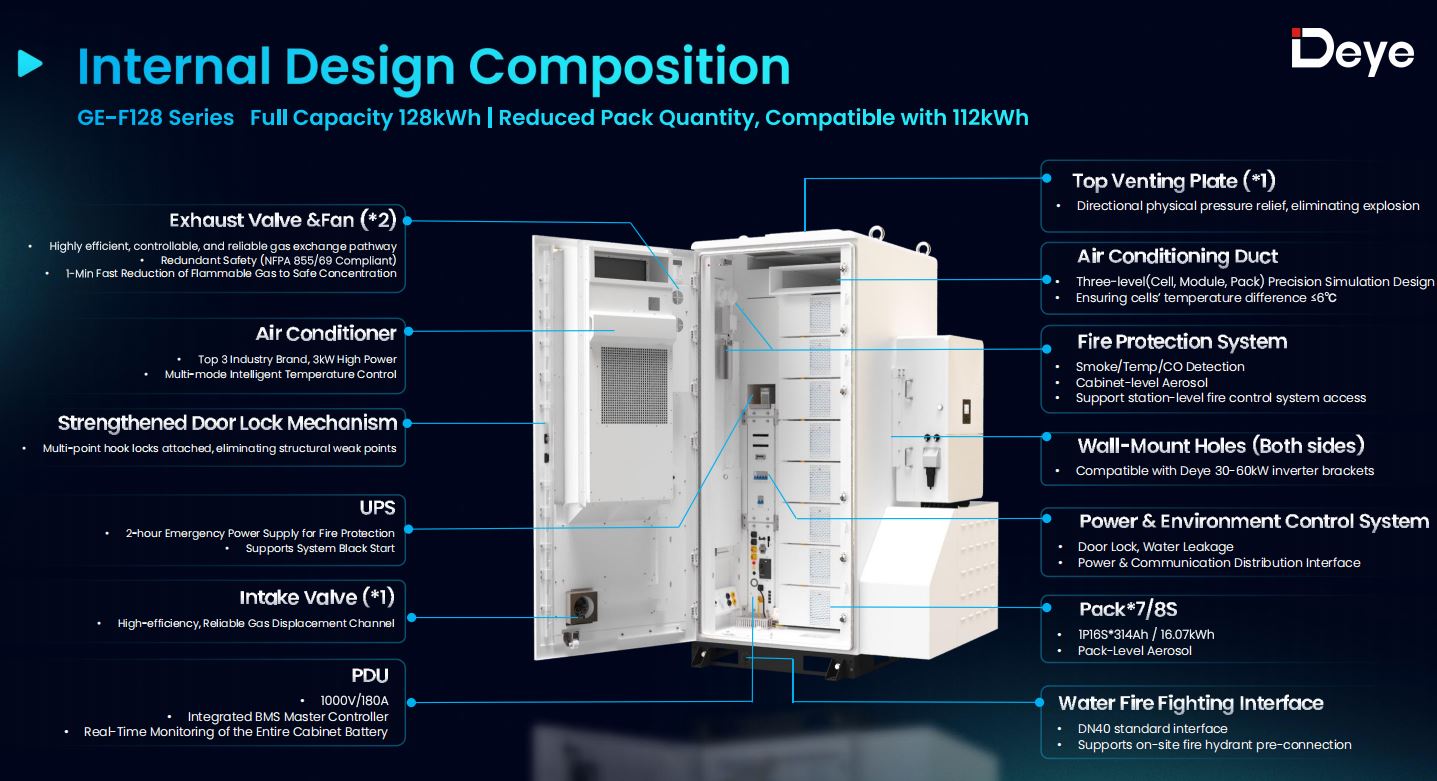

空冷は暑い気候では使いにくいという評判があり、「深刻な場合には液冷のみ」という議論は通常そこから来ています。 GE-F シリーズは、3 レベル (セル、モジュール、パック) の精密にシミュレートされた空調ダクトによってこの問題を押し返し、GE-F128 では 3kW、GE-F240/256 では 5kW の定格の業界トップブランドのエアコンによって駆動されます。

結果は 45℃までディレーティングなし 周囲温度 — ほとんどの空冷競合他社が達成できない閾値、またはより広いセル温度範囲でのみ達成できる閾値。 Deye 自身の比較データによると、いくつかの競合する空冷キャビネットはディレーティングが始まる前に 40°C であり、GE-F シリーズの 6°C に対して 8 ～ 10°C の温度差があります。夏の間、南ヨーロッパや中東の屋上や荷積みドックに設置する場合、その差がフル定格出力と午後に静かに自動調整するシステムの差となります。

キャビネットと電源ユニットのマッチング

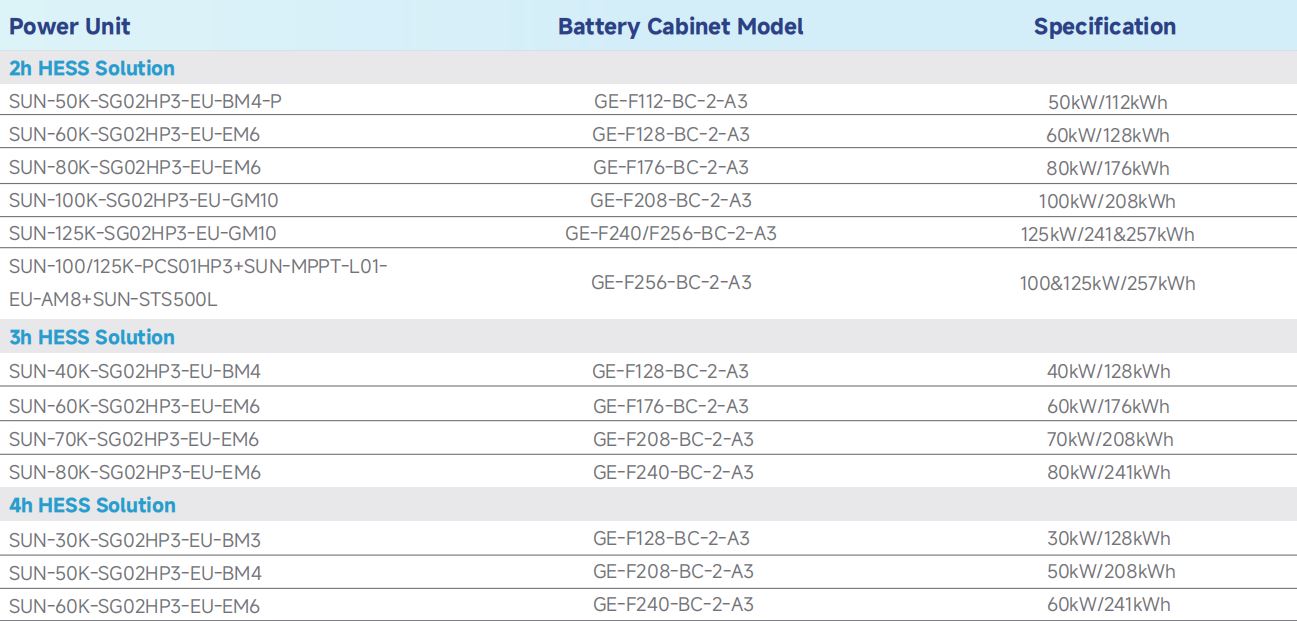

GE-F シリーズは、単一の固定バンドルとして販売されるのではなく、メニューとして販売されます。希望の放電時間 (2 時間/3 時間/4 時間) と合計電力に応じて、同じキャビネットを異なるキャビネットと組み合わせることができます。 Deye三相高電圧ハイブリッドインバータまたは、より大型の GE-F240/256 の場合は、モジュラー PCS MPPT STS スタックを使用します。

GE-F128シリーズ 30 ～ 60kW ハイブリッドインバータとのペア
GE-F240/256シリーズ 50 ～ 125kW ハイブリッドインバータ、または SUN-100K/125K-PCS01HP3 モジュラー電力変換システムとのペア

シングル SUN-60K 三相ハイブリッドインバータに一致した GE-F128 屋外用バッテリーキャビネットたとえば、60kW/128kWh の 2 時間システムを提供します。同じキャビネットに対して SUN-30K ユニットに交換すると、30kW/128kWh 4 時間構成になります。同じバッテリハードウェア、異なるデューティサイクルで、純粋にインバータの定格電流を目的の放電ウィンドウに一致させることによって選択されます。

単一のキャビネットを超えた拡張

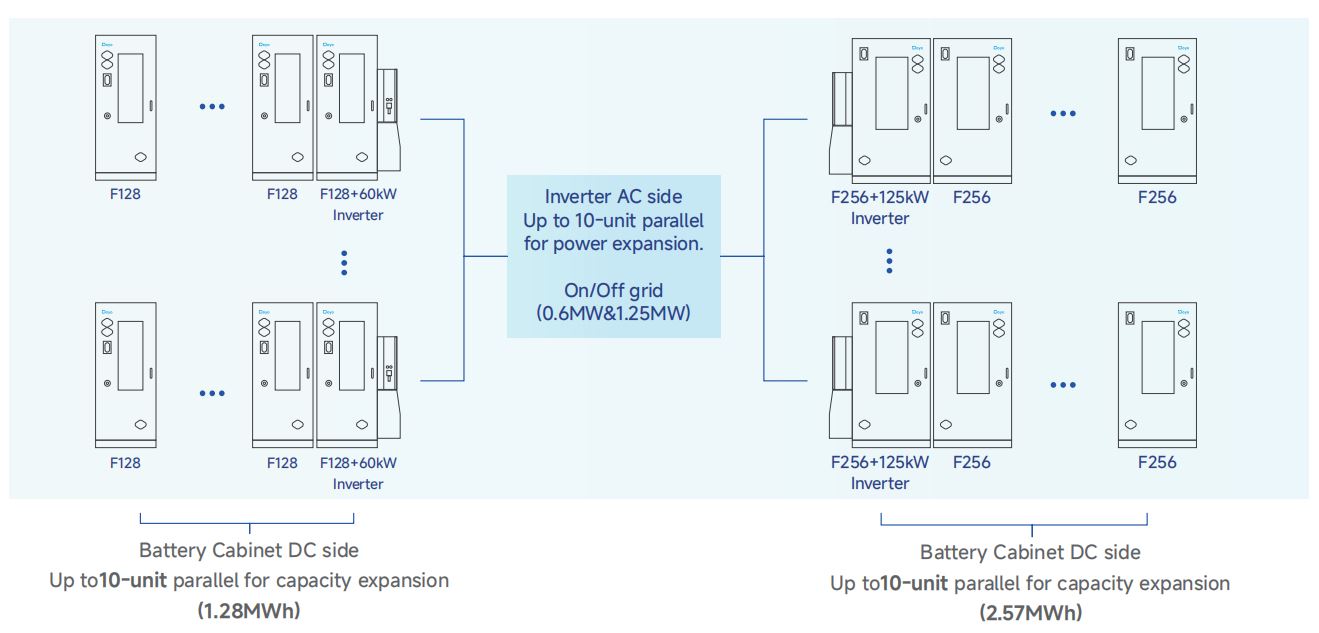

シングル GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to 10台のキャビネットを並列接続可能 これにより、GE-F128 シリーズは 1.28MWh、GE-F240/256 シリーズは 2.41 ～ 2.57MWh となり、Deye の専用システムがカバーする領域に橋渡しするには十分です。大規模BESSシステムモジュラーキャビネットアプローチでは完全に対応しきれないプロジェクトに最適です。 AC 側では、Deye の HP3 シリーズインバータは最大で並列接続をサポートします。 10台 、インバーターのモデルに応じて、オン/オフグリッドの電力容量が 0.6MW または 1.25MW に押し上げられます。

インバーター設計は 2 つの独立したバッテリー入力もサポートしているため、容量の変更が必要になった場合に完全な交換を強制することなく、異なる仕様のキャビネット (たとえば、既存の GE-F128 と新しく追加された GE-F240 など) を同じ電源ユニットに搭載できます。

インストールとリモート管理

現場の準備には、コンクリートパッド、壁の補強、カスタムブラケットなど、バッテリーシステムの総設置コストの多くが実際に隠れています。 GE-F キャビネットの外壁の両側にはインバータの取り付け位置があらかじめ設定されているため、別途壁取り付け調査を行うことなく、インバータブラケットをキャビネットに直接取り付けることができます。 Deye は、インバータの重量と現場へのアクセスに応じて 3 つの吊り上げ方法を提供しています。100 ～ 125kW ユニット (～150kg) の場合はクレーン/フォークリフトによる吊り上げ、60 ～ 125kW ユニットの場合は単純なチェーンホイストリフト、30 ～ 50kW ユニット (～80kg) の場合は手動吊り上げです。

稼働後、システムは Bluetooth/USB 経由でローカルに管理されるか、Deye Cloud プラットフォームを通じてリモートで管理されます。Deye Cloud プラットフォームは、ファームウェアのアップグレード、関税を意識した動的充電/放電スケジュール、および 30 以上の言語にわたるリアルタイム監視を処理します。

GE-Fシリーズが適している場所

これらはいずれも実用規模のストレージを目的としたものではありません。Deye 氏は、約 300kWh を超える場合、または高 C レートのアプリケーションでは依然として液体冷却の方が優れていると明言しています。 GE-F128/F240/F256 シリーズがターゲットとしているのは、そのすぐ下のスペースです。工場、ショッピングモール、農場、PV-BESS、PV-BESS-ディーゼル、またはストレート BESS 構成を実行するオフグリッドアイランドマイクログリッドなどです。完全なウォークインコンテナ化システムは過剰ですが、住宅規模のバッテリーでは負荷をカバーできません。比較のために、モジュール式アプローチではなく完全にパッケージ化されたアプローチを必要とするプロジェクトは、Deye のアプローチを参照してください。 C&Iプロジェクト向けバッテリーエネルギー貯蔵システムまたは、小規模なシングルキャビネットサイトの場合は、オールインワンハイブリッドエネルギー貯蔵インバータ .

100 ～ 300kWh の C&I プロジェクトを評価する設置業者またはシステムインテグレーターにとって、実際的な問題は、予想される周囲温度、必要な放電期間、およびサイトが後で拡張される可能性があるかどうかに帰着します。 GE-F シリーズは、どちらかの選択を強いることなく、3 つすべてに答えます。最大 45°C までディレーティングなしの空冷、固定のハードウェア構成ではなくインバーターの選択によって持続期間が設定され、初日から並列拡張パスが組み込まれています。
